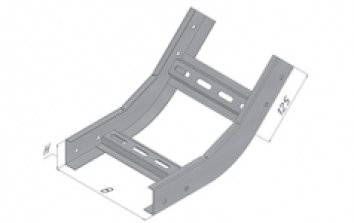

Лотки (SPLT.L.YV) и Крышки (SPLT.K.YV.) секции угловой внутренней 45°
Описание
Организация вертикального поворота кабельной трассы вверх на угол 45°.
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций
| Код оборудования, изделия, материала |
Наименование | Ширина B [мм] |
Высота H [мм] |
Толщина металла [мм] |
Масса [кг] |
3D Модель [.stp] | ||
|---|---|---|---|---|---|---|---|---|
| Высота лотка 50 мм | ||||||||
| SPLT.L.YV.100.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 100 | 50 | 1,0 | 0,385 | Скачать 3D модель | ||
| SPLT.L.YV.200.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 200 | 50 | 1,0 | 0,502 | Скачать 3D модель | ||
| SPLT.L.YV.300.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 300 | 50 | 1,0 | 0,618 | Скачать 3D модель | ||
| SPLT.L.YV.400.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 400 | 50 | 1,0 | 0,735 | Скачать 3D модель | ||
| SPLT.L.YV.500.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 500 | 50 | 1,0 | 0,851 | Скачать 3D модель | ||
| SPLT.L.YV.600.050.10 | Лоток секции угловой внутренней 45° (SPLT) | 600 | 50 | 1,0 | 0,968 | Скачать 3D модель | ||
| Высота лотка 80 мм | ||||||||
| SPLT.L.YV.200.080.10 | Лоток секции угловой внутренней 45° (SPLT) | 200 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.YV.300.080.10 | Лоток секции угловой внутренней 45° (SPLT) | 300 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.YV.400.080.10 | Лоток секции угловой внутренней 45° (SPLT) | 400 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.YV.500.080.10 | Лоток секции угловой внутренней 45° (SPLT) | 500 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.YV.600.080.10 | Лоток секции угловой внутренней 45° (SPLT) | 600 | 80 | 1,0 | - | Скачать 3D модель | ||
| Высота лотка 100 мм | ||||||||
| SPLT.L.YV.200.100.10 | Лоток секции угловой внутренней 45° (SPLT) | 200 | 100 | 1,0 | 0,653 | Скачать 3D модель | ||
| SPLT.L.YV.300.100.10 | Лоток секции угловой внутренней 45° (SPLT) | 300 | 100 | 1,0 | 0,770 | Скачать 3D модель | ||
| SPLT.L.YV.400.100.10 | Лоток секции угловой внутренней 45° (SPLT) | 400 | 100 | 1,0 | 0,887 | Скачать 3D модель | ||
| SPLT.L.YV.500.100.10 | Лоток секции угловой внутренней 45° (SPLT) | 500 | 100 | 1,0 | 1,003 | Скачать 3D модель | ||
| SPLT.L.YV.600.100.10 | Лоток секции угловой внутренней 45° (SPLT) | 600 | 100 | 1,0 | 1,120 | Скачать 3D модель | ||
Параметры
Категория
Электроснабжение
Категория
Кабельные лотки (соединители, крышки, ответвители)
