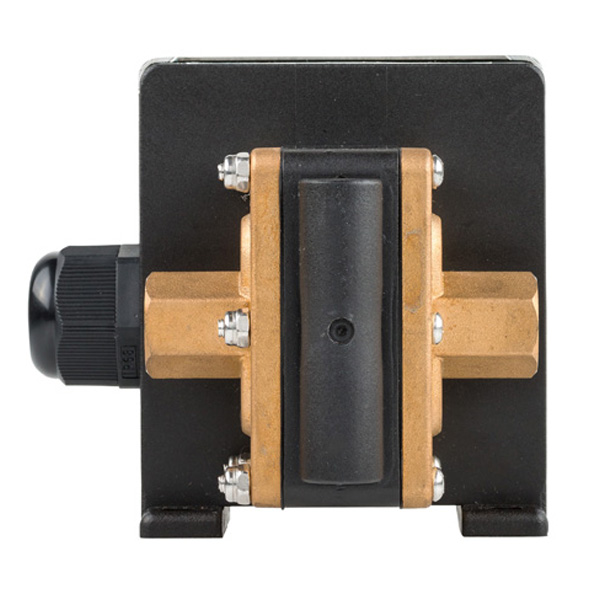

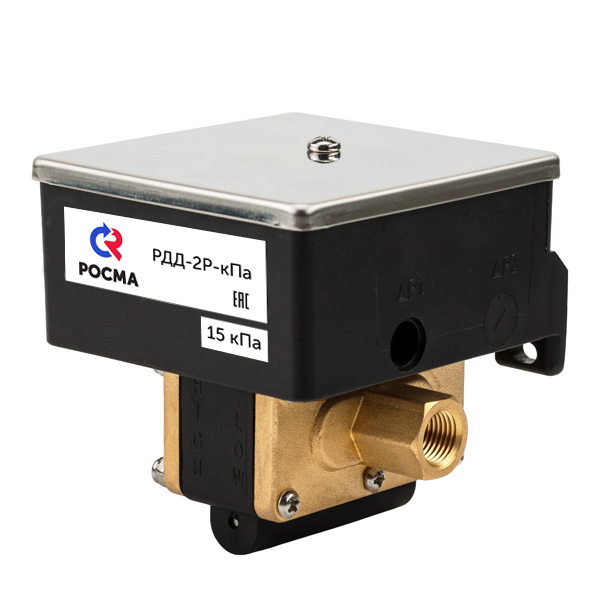

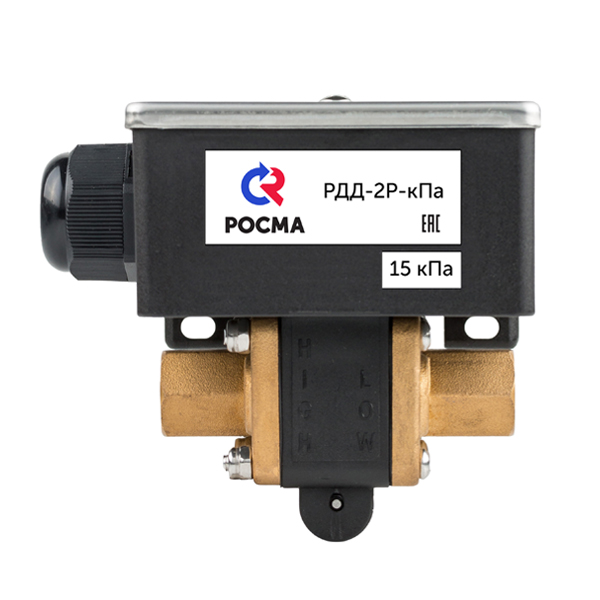

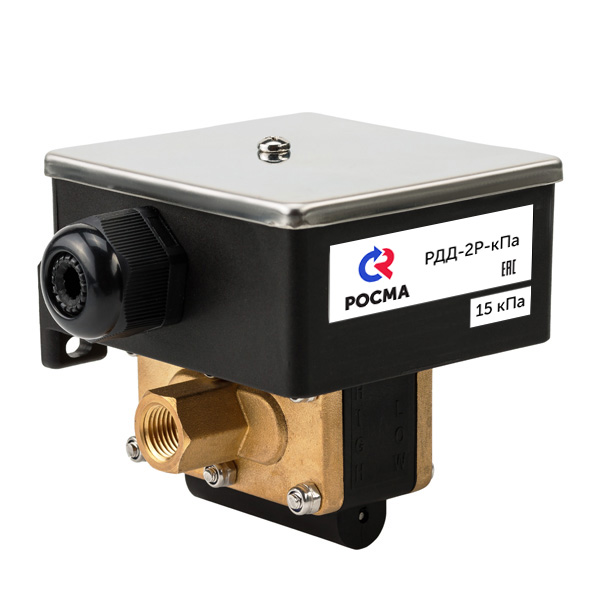

Реле давления дифференциальные РДД-2Р для контроля низких давлений
Соответствует BIM-стандарту 2.0
Тип РДД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения разности давлений неагрессивных к медным сплавам и каучуку NBR жидких и газообразных, не вязких и не кристаллизующихся сред.
Рабочий диапазон
| Рабочий диапазон, кПа |
Дифференциал, кПа (фиксированный) |
Р статич. макс., МПа |
| 5...15 | 2...4 | 1,6 |
| 5...30 | 2...4 | |
| 6...70 | 4...7 | |
| 6...100 | 5...7 | |
| 10...200 | 8...10 | |
| 20...300 | 13...17 | |
| 30...400 | 18...22 |
Максимальный перепад давлений, МПа
1,0
Воспроизводимость
±1%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
3А ~220 В
5А ~110 В
Диапазон рабочих температур, °C
Окружающая среда: -20…+70
Контролируемая среда: -20…+90
Корпус
IP54, сталь 10, пластик
Крышка
Сталь 10
Штуцер
Медный сплав
Мембрана
Бутадиен-нитрильный каучук (NBR)
Способ присоединения
Внутренняя резьба G¼
Способ монтажа кабеля
Кабельный ввод (Ø кабеля до 12 мм)
Надежность
100 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1
по ГОСТ 15150
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
