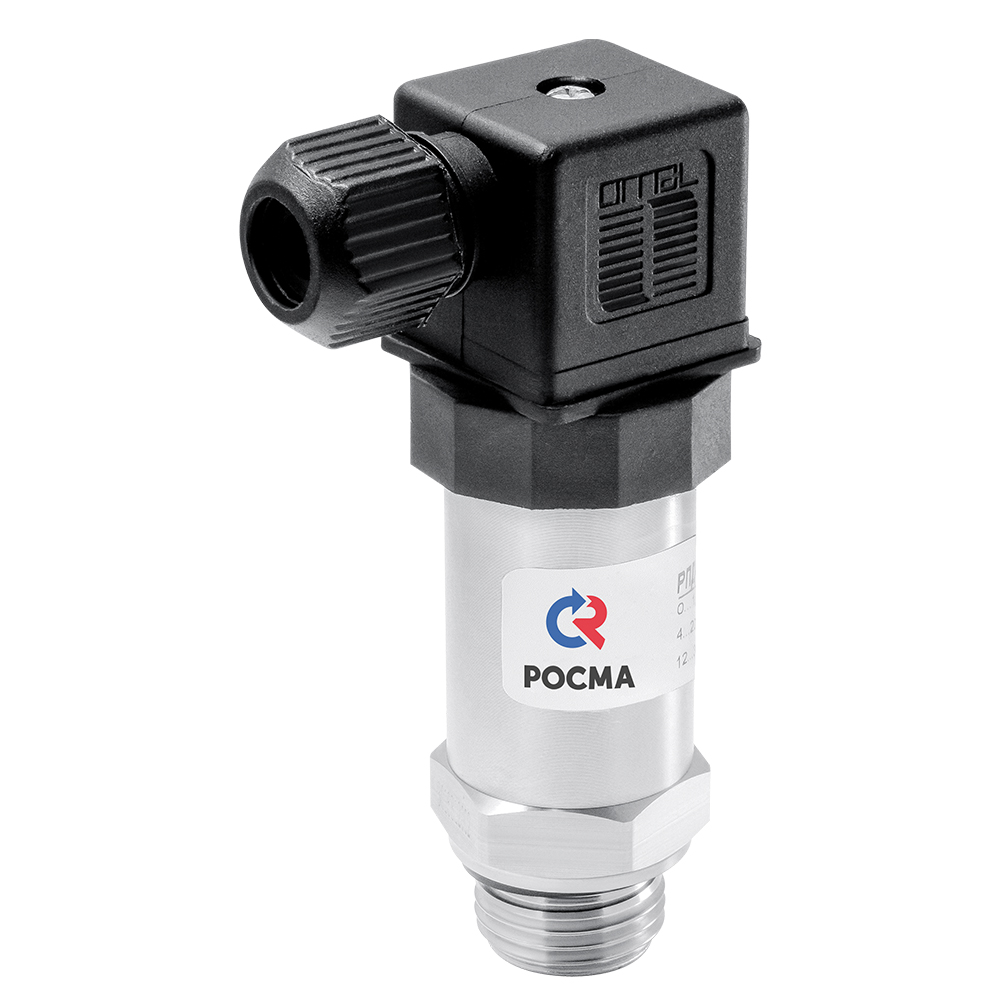

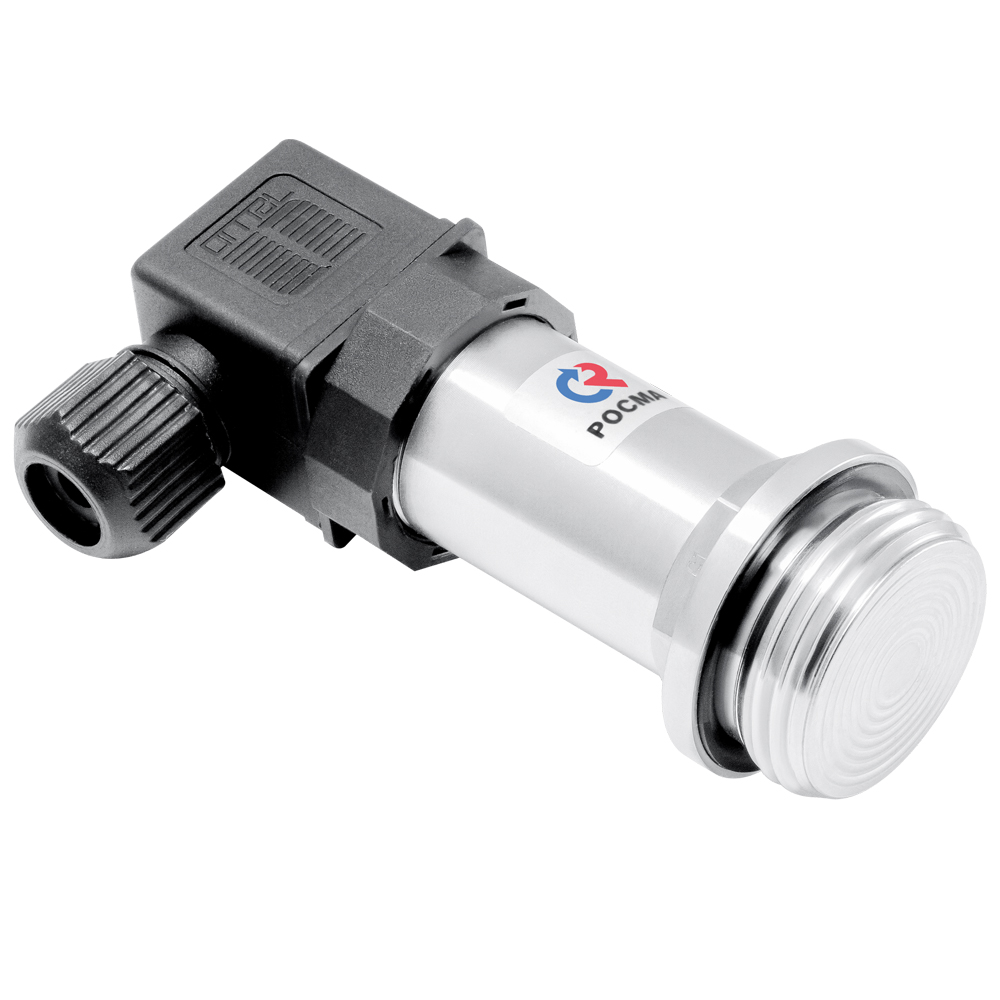

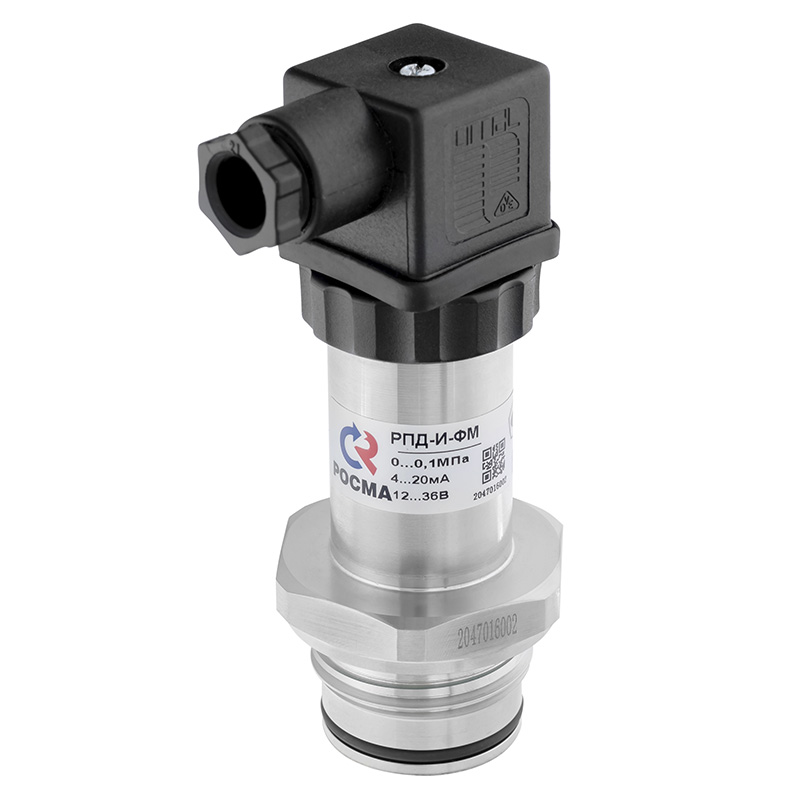

Датчики давления с фронтальной мембраной РПД-И-ФМ

Соответствует BIM-стандарту 2.0

Описание

Тип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.

Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.

Область применения: пищевая и фармацевтическая промышленность.

Класс точности

0,5

Диапазон измерений давлений, МПа

РПД-И-ФМ	G½, G1, М20х1,5	0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
РПД-В-ФМ	G½, М20х1,5	-0,1…0
РПД-ИВ-ФМ	G½, М20х1,5	-0,1...0,3 / 0,5 / 0,9
РПД-И-ФМ c11	G½	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
РПД-И-ФМ c11	G1	0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4

Диапазон рабочих температур, °C

Окружающая среда: −10…+100
Измеряемая среда: −10…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

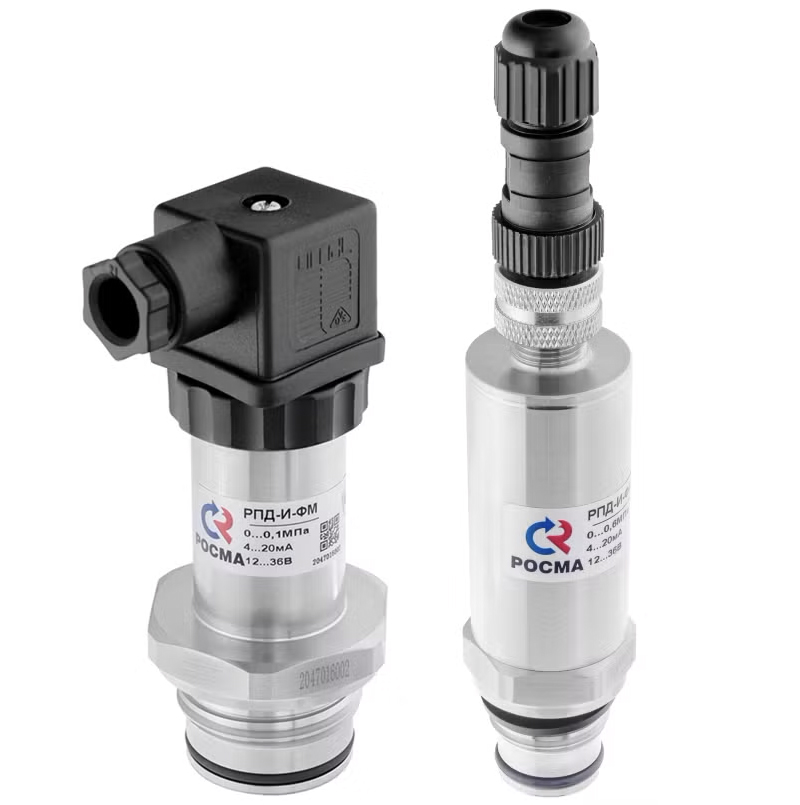

Электрическое присоединение

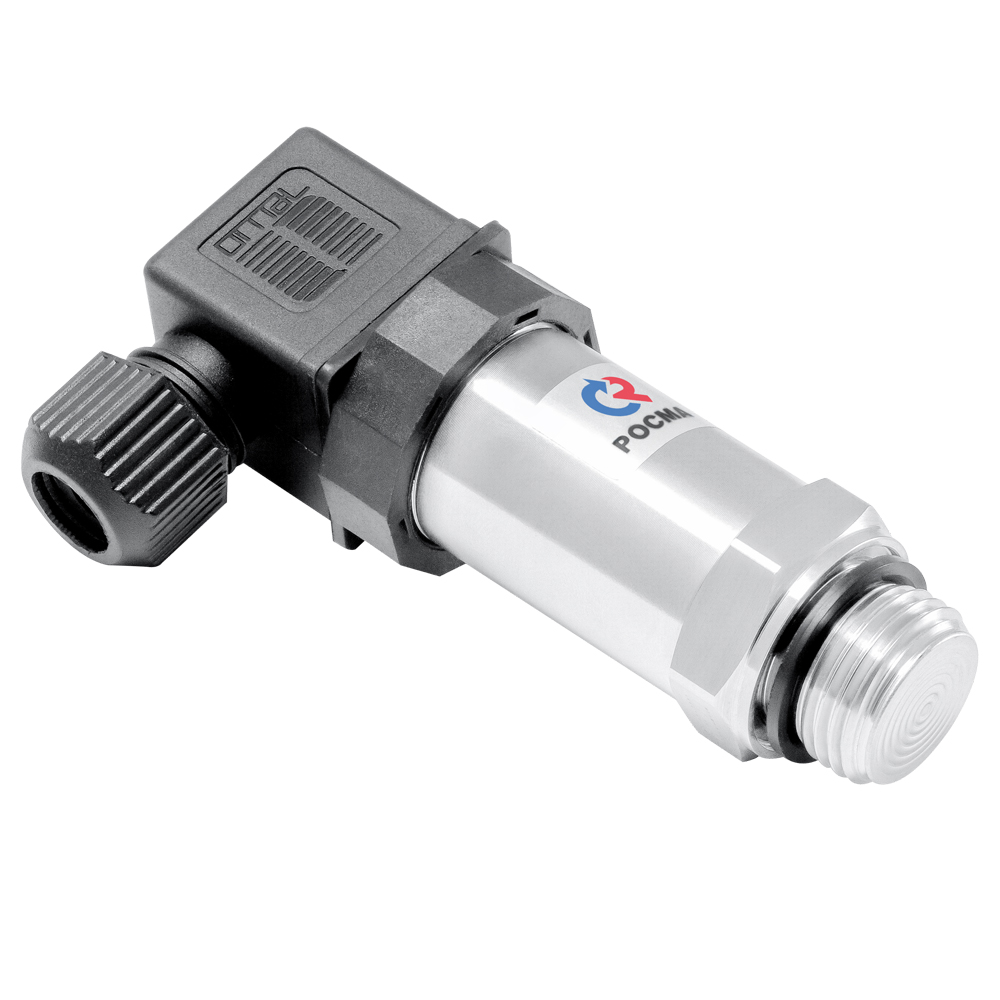

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)

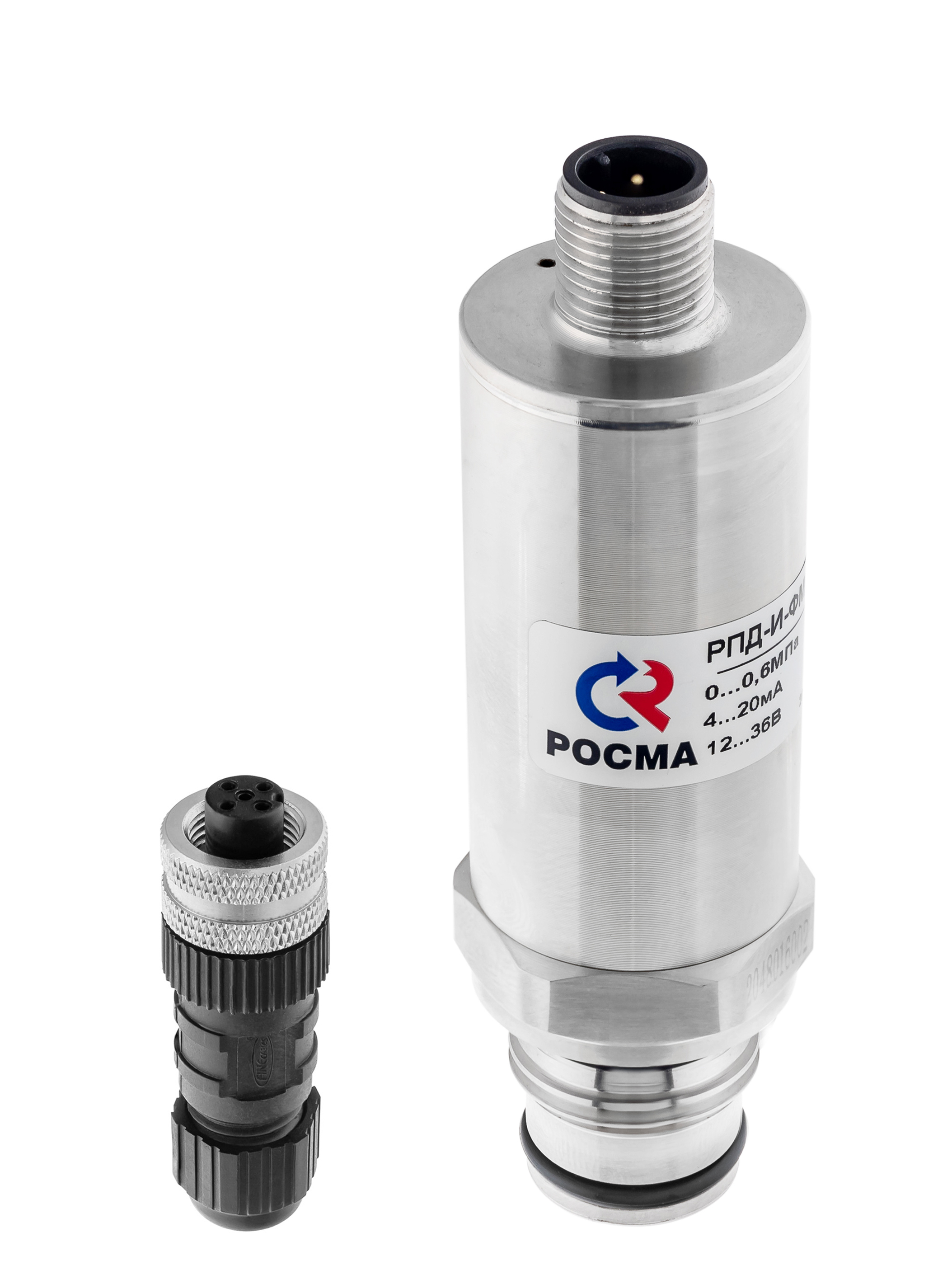

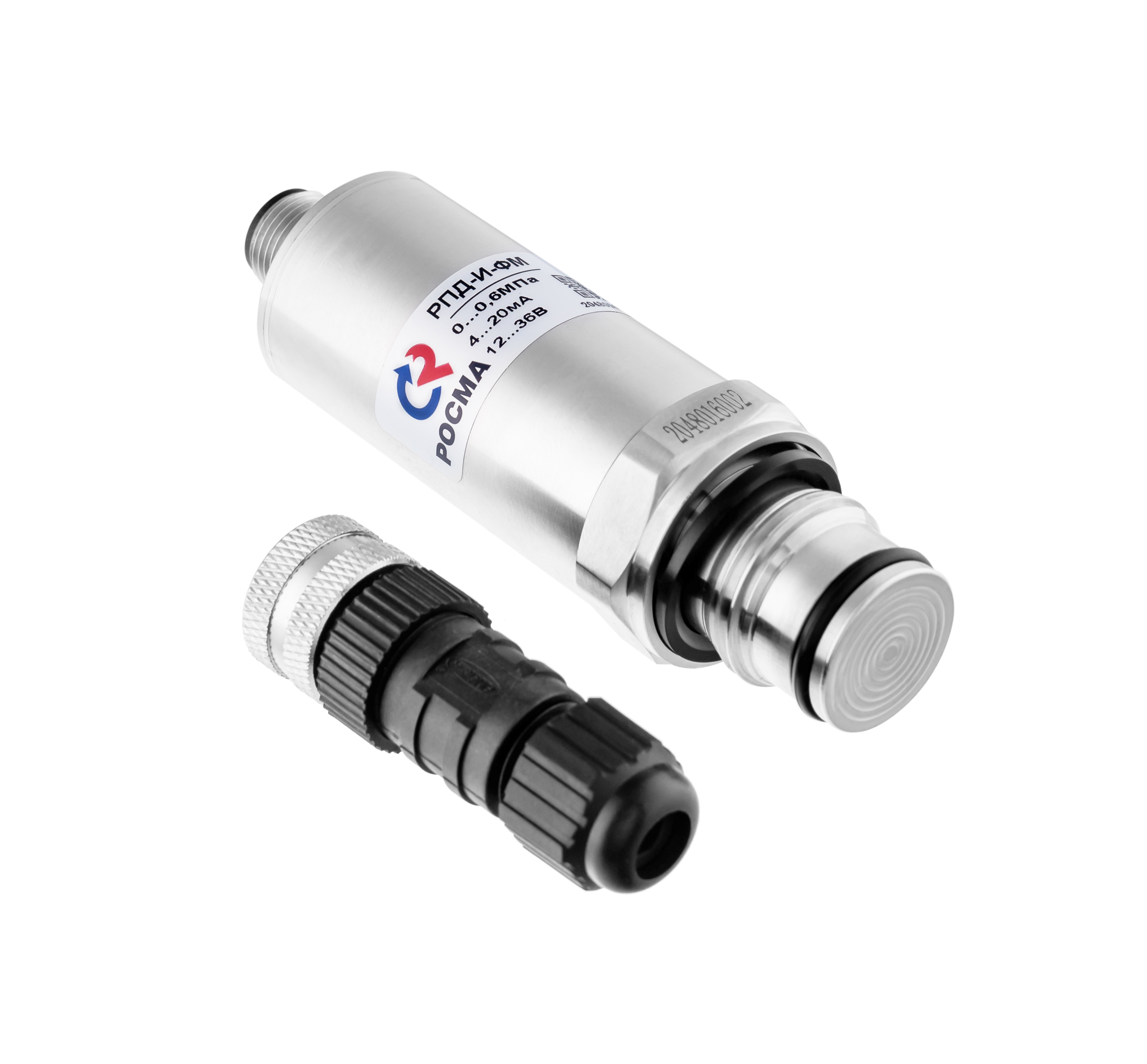

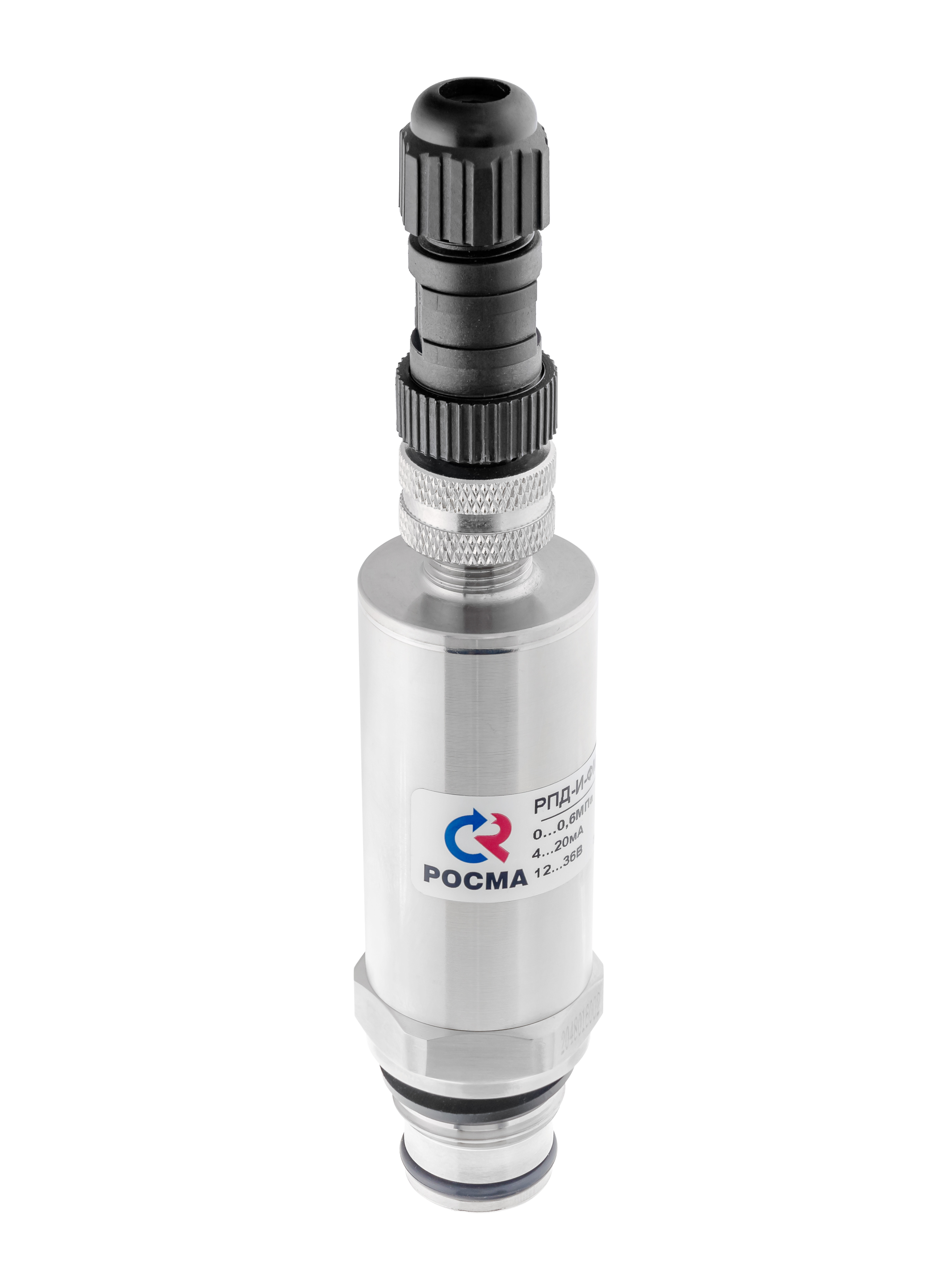

Разъем М12х1 (4 pin) пластик*
* — под заказ

Резьба присоединения**

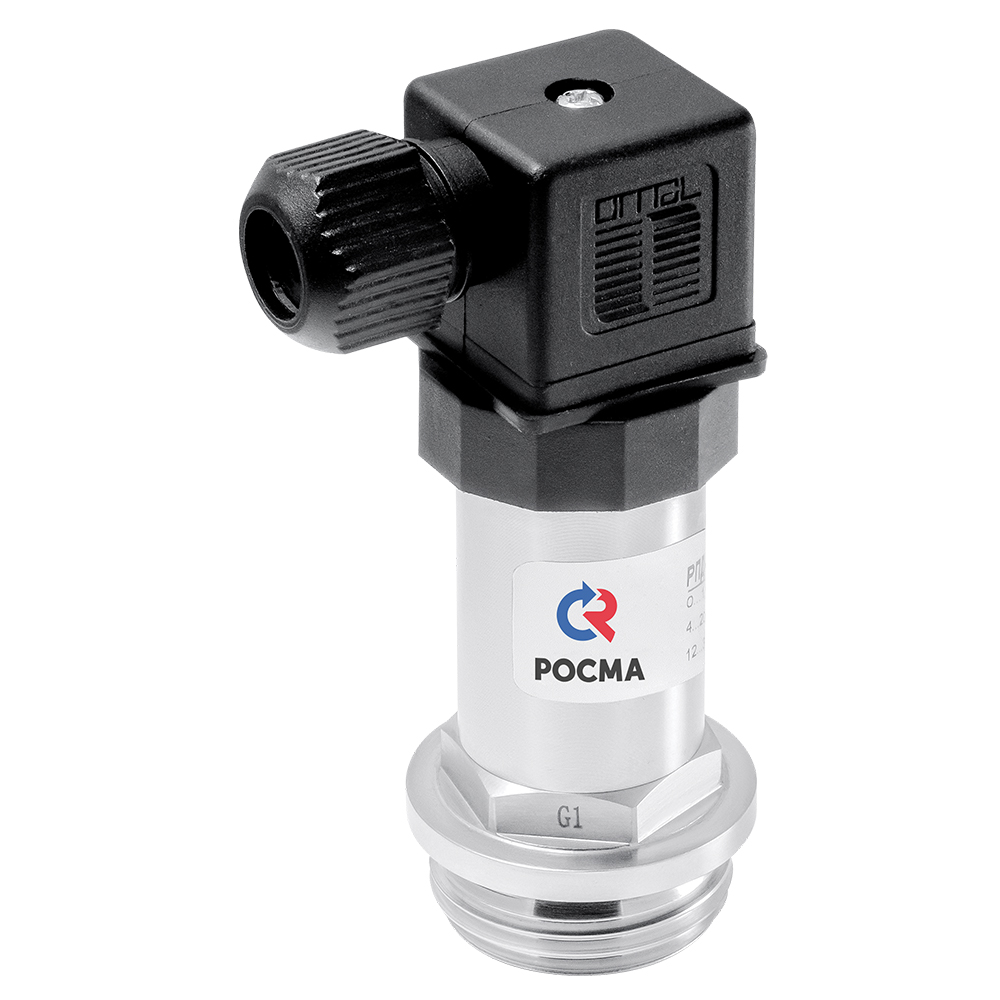

G½; G1; М20×1,5 - фронтальная мембрана

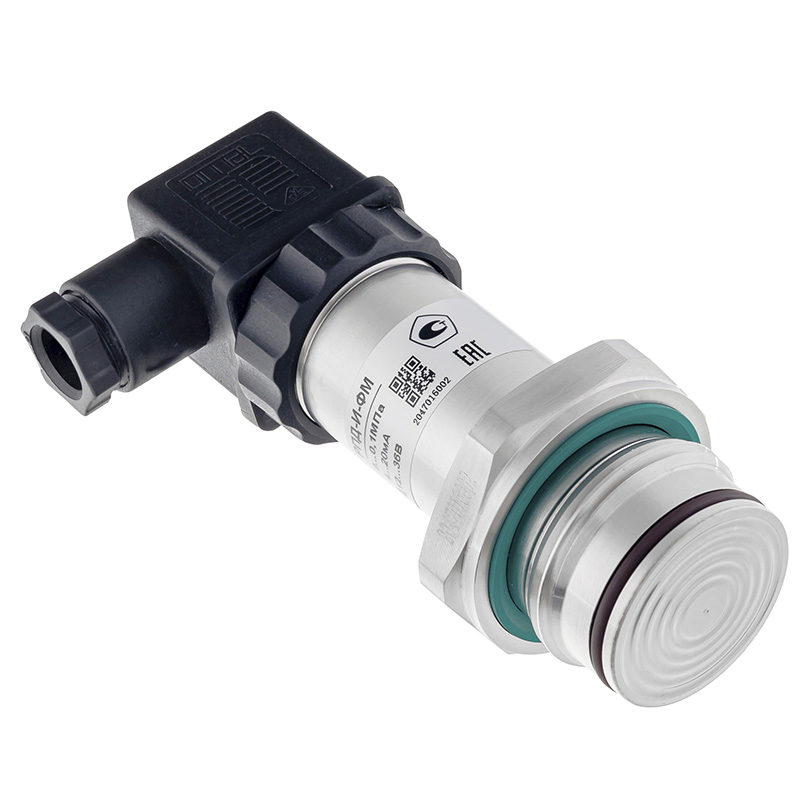

G½; G1 - фронтальная мембрана с уплотнением по торцу (модель с11)

** — под заказ другие резьбы

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520–85
