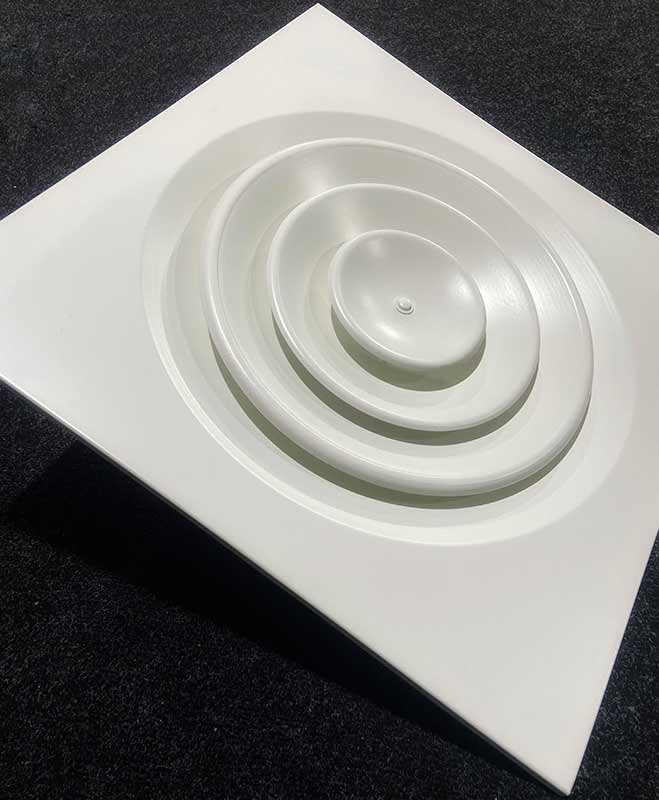

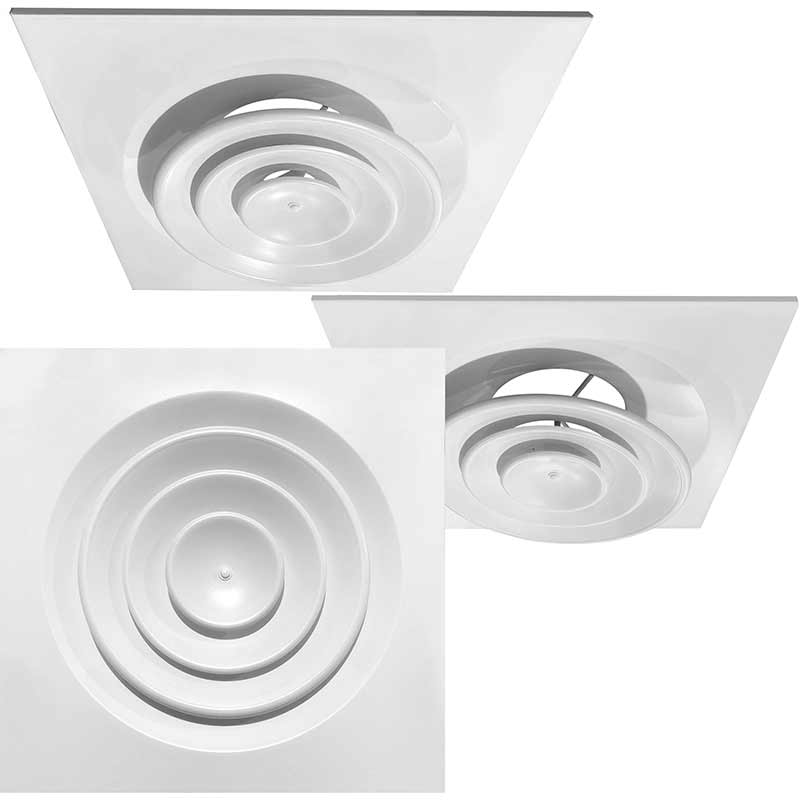

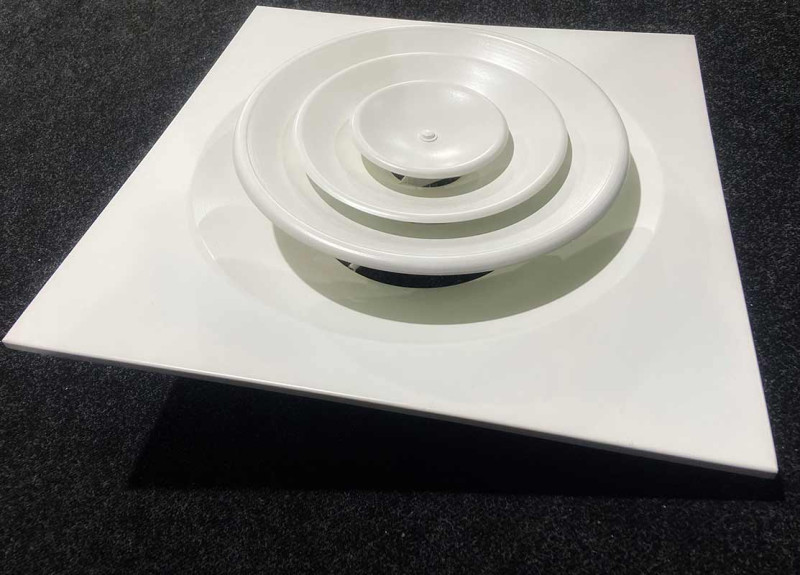

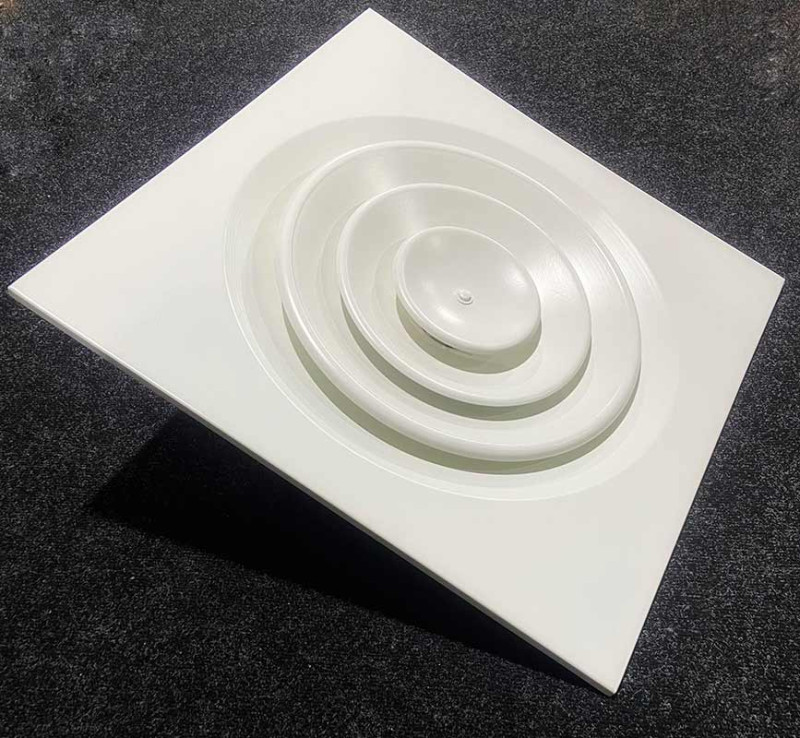

Веерная потолочная решетка 4KA

Веерный многоконусный потолочный диффузор 4KA прямоугольного сечения используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Диффузор позволяет подавать большие объёмы воздуха и имеет наибольшее живое сечение в своём классе. Направление подачи воздуха регулируется для вертикального и комбинированного потока.

Корпус диффузора состоит из впускного конуса с прямоугольной лицевой панелью и центральной части, состоящей из нескольких конусов меньшего диаметра.

Особенности диффузора 4KA:
- Типоразмеры 300х300, 450х450, 595х595 соответствуют габаритным размерам лицевой панели.
- Типоразмер 595х595 идеально подходит для подвесных потолков типа «Armstrong».
- Патрубок для присоединения к воздуховоду круглого сечения.
- Возможно изготовление диффузора с регулируемой центральной частью, что позволяет регулировать направление потока воздуха, а также при необходимости производить очистку и иметь доступ к воздуховоду или камере.
- Возможна комплектация сегментным клапаном для регулировки объема приточного воздуха (S), удлинителем (U), а также камерой статического давления (КСД/КСР).
- Материал изготовления - оцинкованная сталь.
- Покрытие по умолчанию - полимерная порошковая краска белого цвета RAL 9016 матовый.

Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры.

Диффузор устанавливается непосредственно в круглый воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

Нерегулируемый диффузор закрепляется с помощью резьбовой шпильки М10 к закладной в КСД.

Для установки регулируемого диффузора необходимо закрепить корпус к горловине КСД с помощью заклепок или саморезов. Установить внутренний конус: конусы в нормальном положении - для вертикальной подачи воздуха, выступают – для комбинированной подачи воздуха.
