Renga. Каталог стилей водоотводных лотков для компании ГРЭНТ

Основным направлением деятельности компании ГРЭНТ является производство систем внутреннего и внешнего водоотведения из бетона, пластика, чугуна и стали.

Представляем вашему вниманию обзор каталога стилей металлических водотводоотводных лотков,  решеток, трапов и ревизий компании ГРЭНТ в Renga.

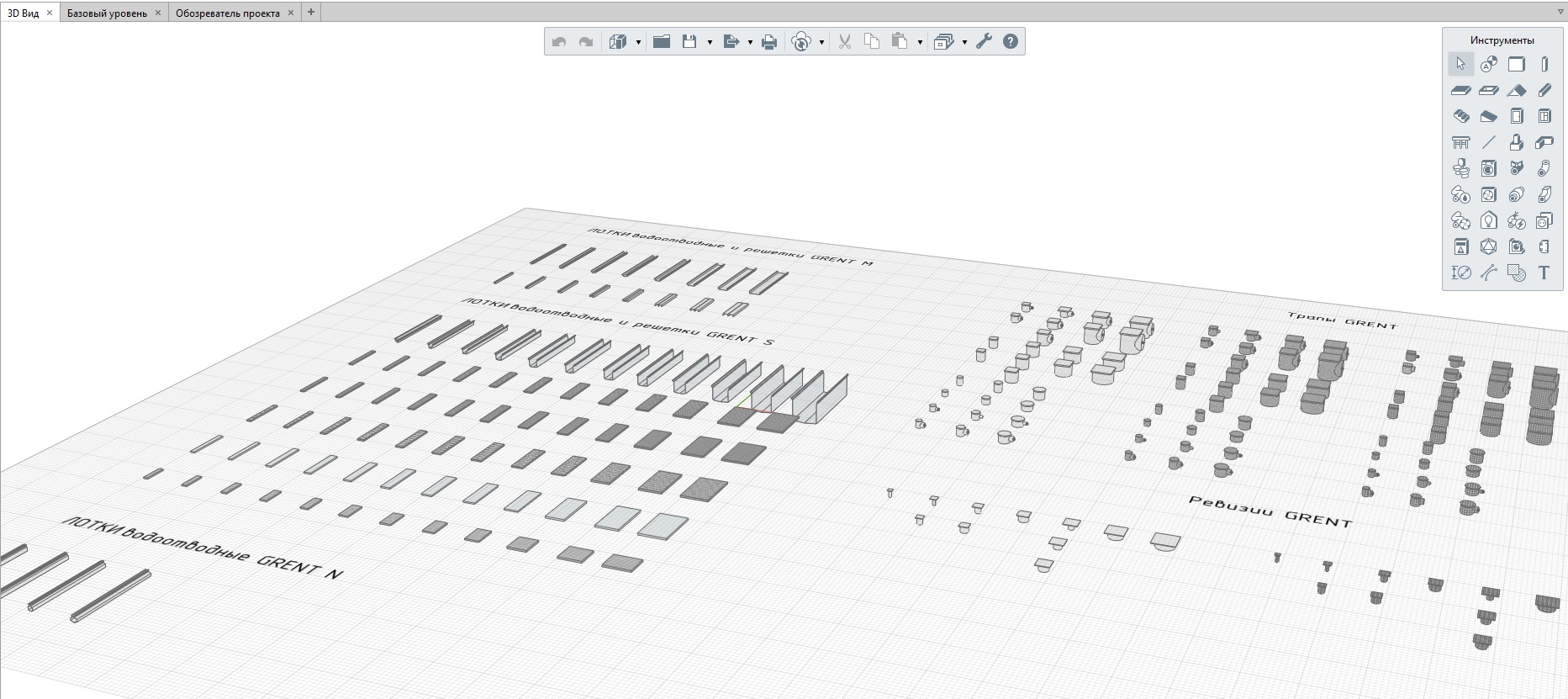

3D вид

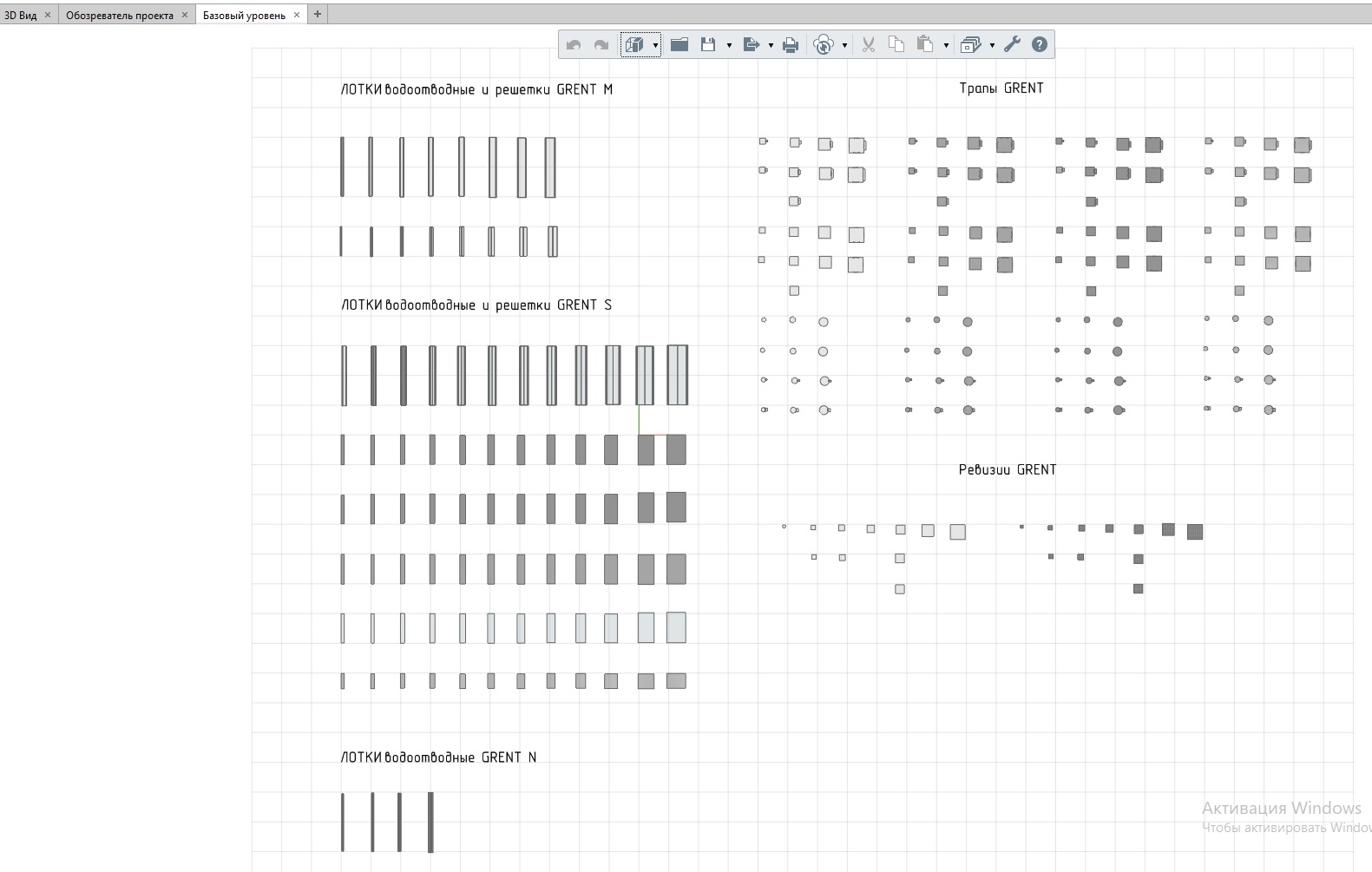

Базовый уровень (План)

Состав и характеристика каталога моделей:

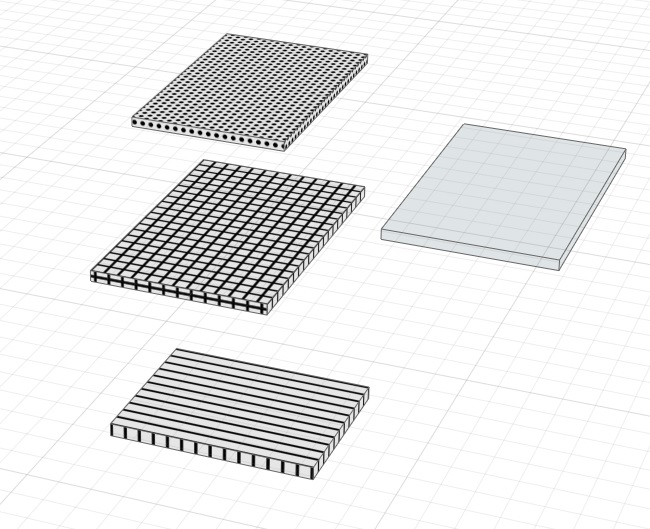

• Лотки GRENT S и Решетки GRENT S: щелевая, пластинчатая, ячеистая и гладкая

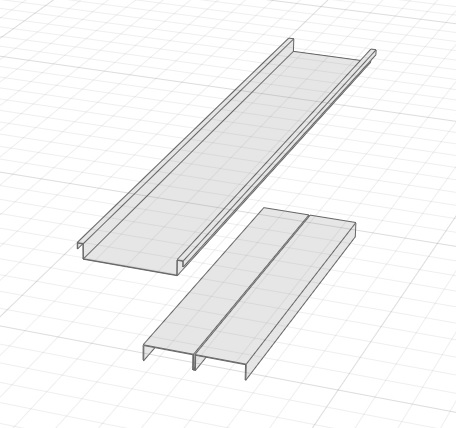

• Лотки GRENT M и Решетка профильная GRENT М

• Лоток GRENT N

Трапы:

• GRENT KV.БВ квадратный корпус с горизонтальным выпуском
• GRENT KV.ВВ квадратный корпус с вертикальным выпуском
• GRENT M.ВВ круглый корпус с вертикальным выпуском
• GRENT M.ГВ круглый корпус с горизонтальным выпуском

Трапы оснащены разными видами решеток:

• Ячеистая
• Перфорированная
• Щелевая
• Пластинчатая

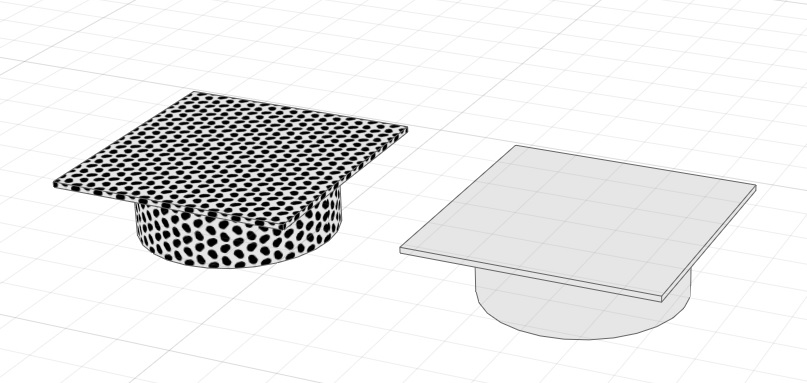

Ревизия GRENT R с круглым корпусом комплектуется Гладкой или Рифленой крышкой.

Всего моделей – 14 шт, типоразмеров – 284 шт.

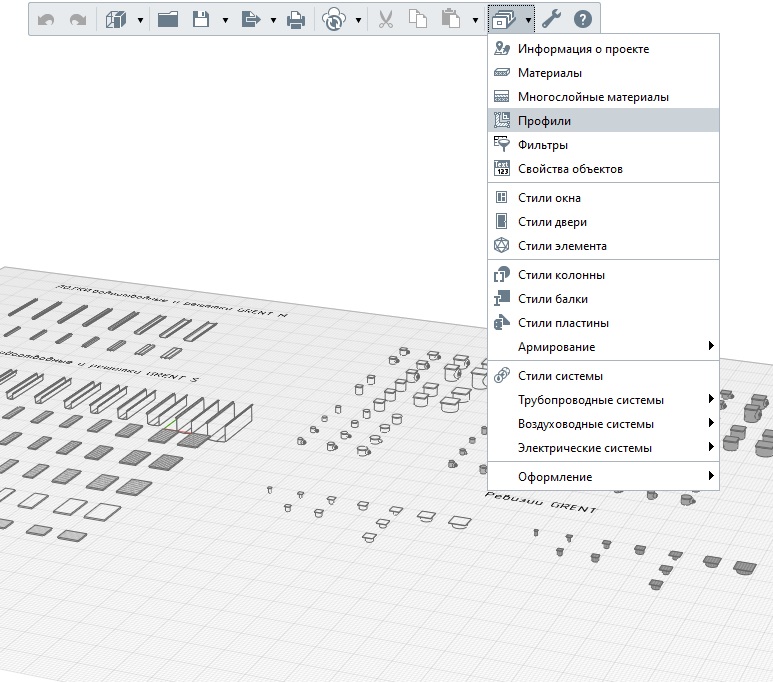

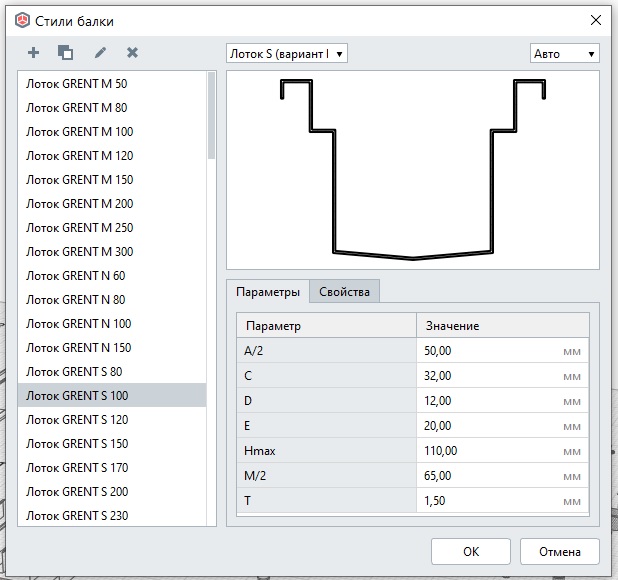

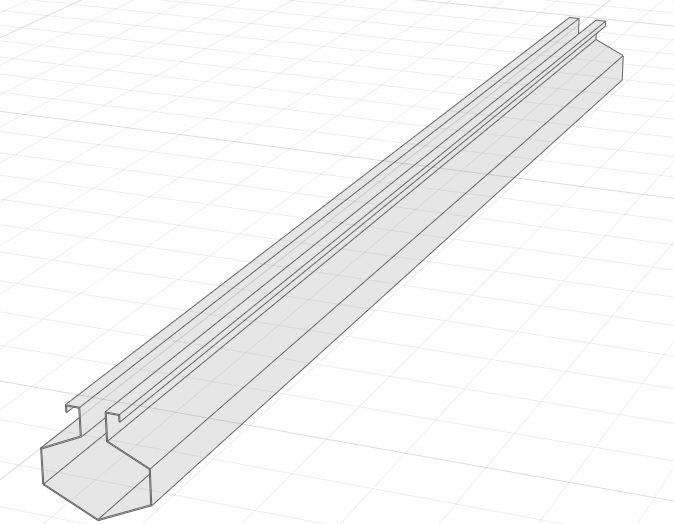

Водоотводные лотки и решетки в программе Renga моделируются с помощью стиля Балка. Водоотводные лотки GRENT имеют различный профиль в сечении. Для создания профиля водоотводных лотков в Renga использовался инструмент Профиль.

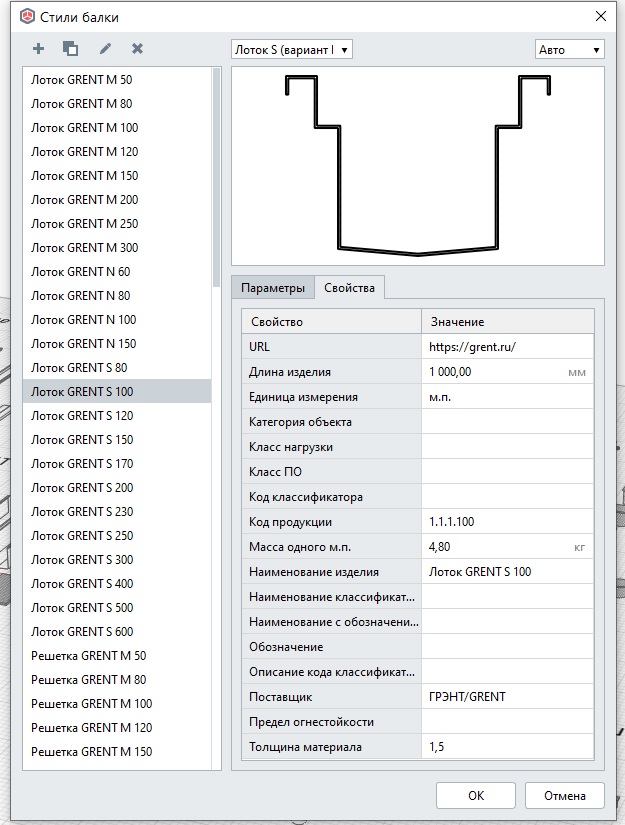

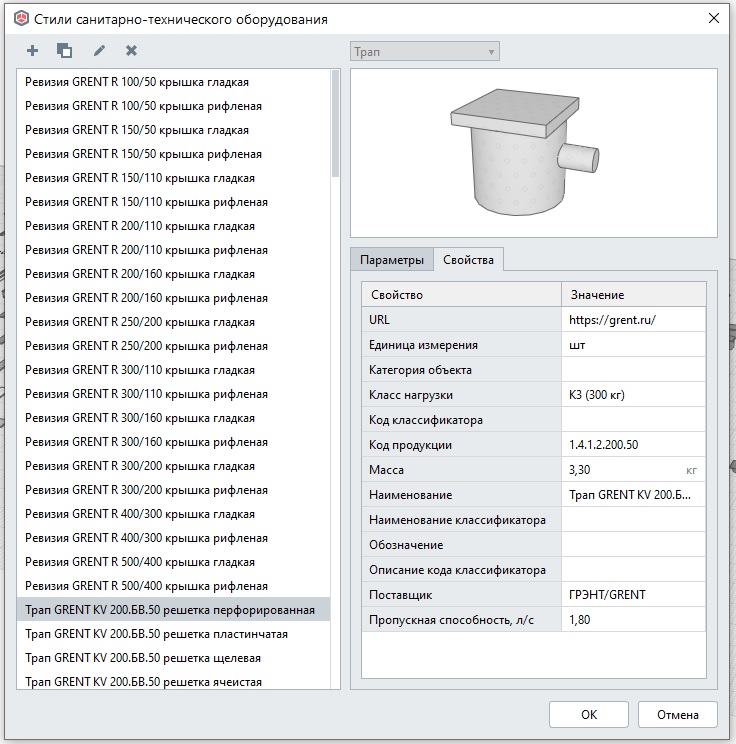

Трапы и ревизии выполнены соответствующими стилями Сантехнического оборудования. Основными свойствами стилей балок,и сантехнического оборудования являются следующие:

• Единица измерения
• Поставщик
• Код продукции
• Масса
• Наименование
• URL

Параметры включают геометрические размеры.

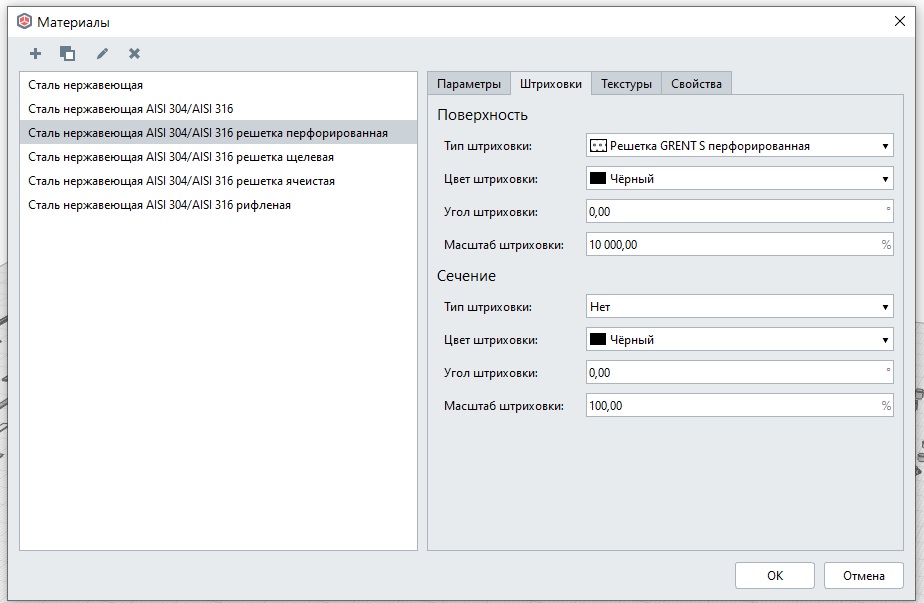

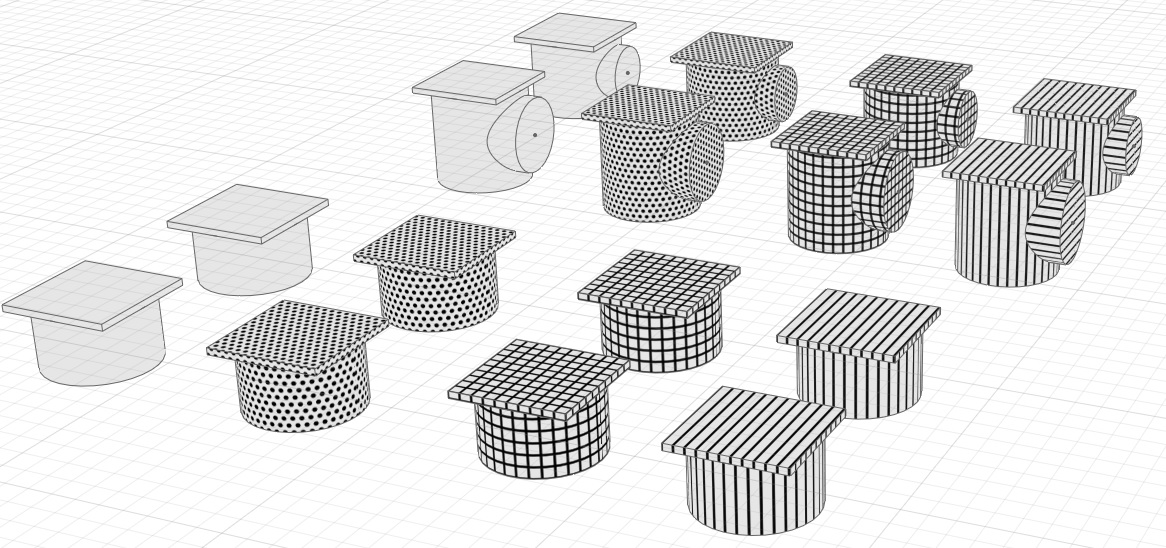

Для придания разным видам решеток структуры поверхности использовался инструмент Штриховка в Материалах.

Штриховку, отображаемую в модели, можно определить из стандартного набора и для поверхности (условное изображение поверхности модели), и для сечения объектов. RENGA также позволяет создать свою штриховку для модели и загрузить ее в программу. Для решеток Водоотводные лотки GRENT была создана своя штриховка. Читайте о том, как создать штриховку в статье на нашем сайте.

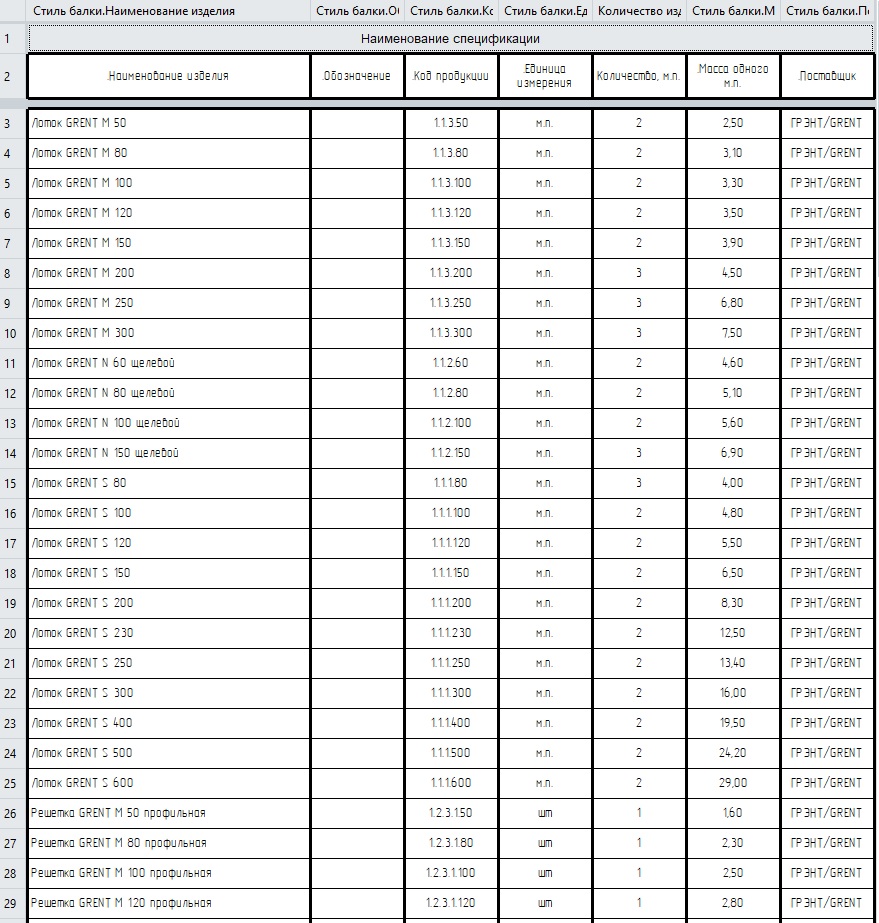

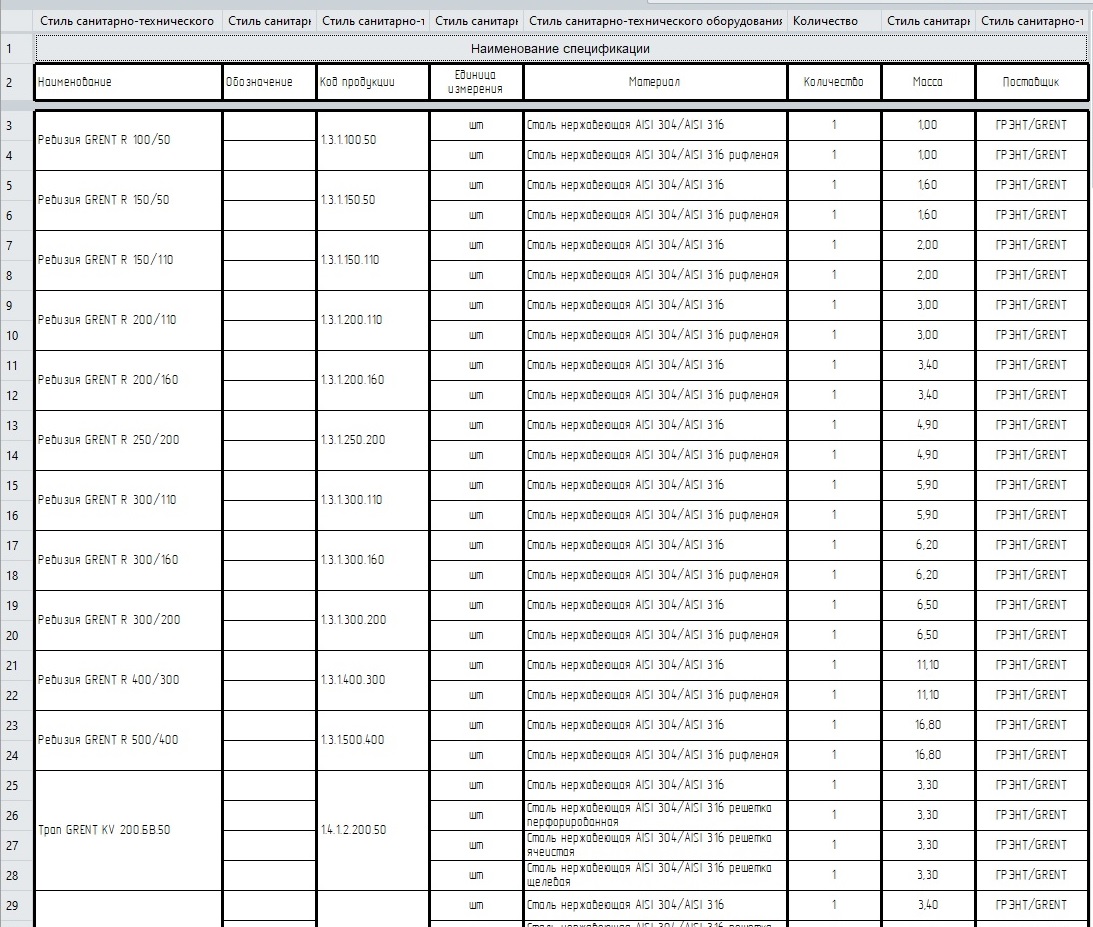

В разделе Спецификации созданы спецификации для лотков и сантехнического оборудования.

Скачать данный каталог вы можете из библиотеки на нашем сайте, на сайте производителя или компании Renga.
