REVIT. BIM-модели оборудования WOC: Центральные установки

Скачать каталог семейств в нашей библиотеке

Нашей компанией для производителя вентиляционного оборудования «WOC» создан каталог BIM-моделей (далее семейств) в программе в Autodesk Revit 2019. Он предназначен для применения в проектировании жилых и административных зданий, объектов социально-культурного и коммунально-бытового назначения, объектов и инженерных сооружений систем коммунальной и транспортной инфраструктуры и иных объектов.

Каталог содержит загружаемые семейства категорий «Оборудование» . Формат семейств – RFA. BIM-модели соответствуют требованиям BIM 2.0. Общие параметры семейства – ФОП 2019. Семейства выполнены в детализации LOD300.

Компания «WOC» предоставляет своим клиентам спектр услуг, связанный с проектной разработкой, внедрением и последующей эксплуатацией систем кондиционирования, вентиляции, тепло/холодоснабжения, включая автоматизацию и диспетчеризацию инженерных систем.

Вентиляция - это процесс удаления отработанного воздуха и замена его наружным. Вентиляция обеспечивает санитарно-гигиенические нормы воздушной среды в помещении, благоприятные для здоровья и хорошего самочувствия человека, а так же поддерживает необходимую температуру, влажность и чистоту воздуха в замкнутом пространстве.

Центральные установки в вентиляции нужны для создания комфортного и безопасного микроклимата в помещении, обеспечивая одновременную подачу свежего воздуха, удаление загрязненного, а также регулировку температуры и влажности. Они необходимы для обработки больших объемов воздуха и поддержания стабильного воздухообмена в зданиях любого масштаба, от жилых домов до крупных промышленных объектов и торговых центров.

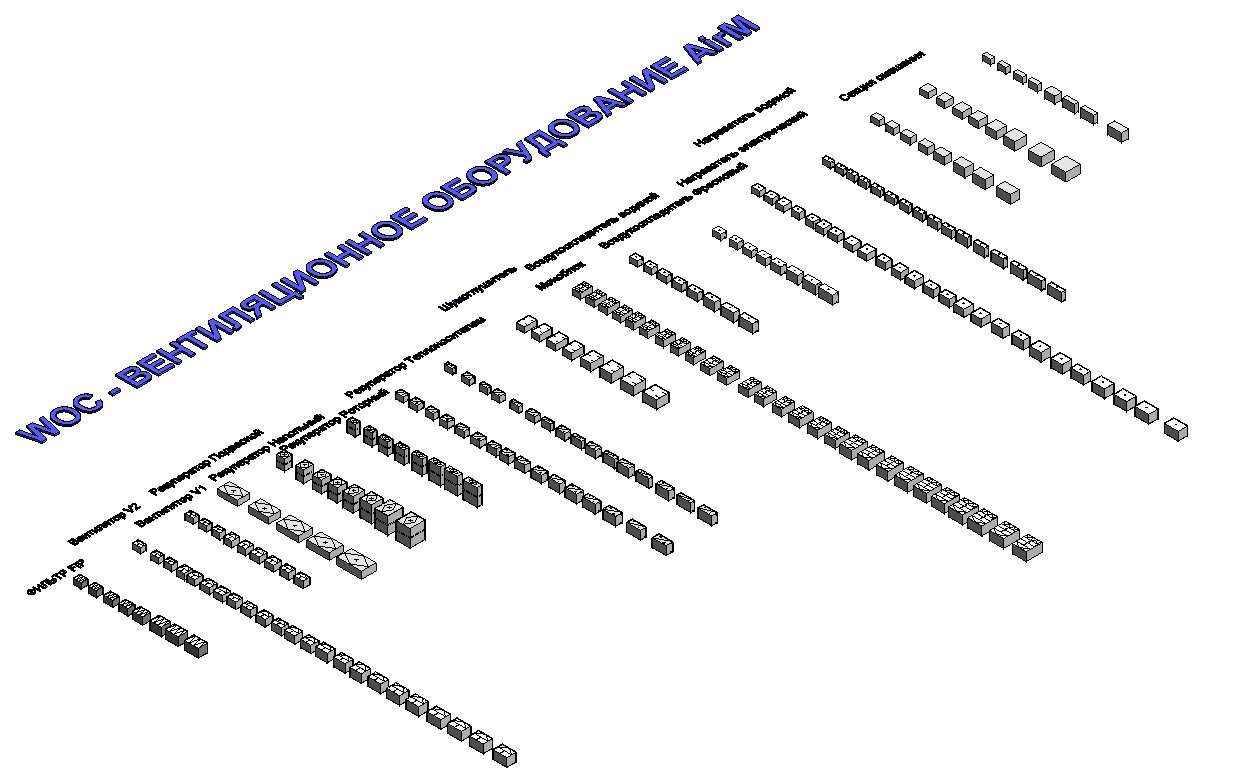

Центральные установки AirM

1. Вентилятор AirM V1,V2 выхлоп прямо — 46 типоразмеров
2. Вентилятор AirM V1,V2, выхлоп вверх — 46 типоразмеров
3. Воздухоохладитель водяной AirM CW— 8 типоразмеров
4. Воздухоохладитель фреоновый AirM CF— 8 типоразмеров
5. Моноблок AirM А— 92 типоразмеров
6. Нагреватель водяной AirM TPL-W, двухрядный и трехрядный — 16 типоразмеров
7. Нагреватель электрический AirM TPL-HE— 25 типоразмеров
8. Рекуператор пластинчатый напольный AirM R2— 8 типоразмеров
9. Рекуператор пластинчатый подвесной AirM R2— 5 типоразмеров
10. Рекуператор с промежуточным теплоносителем AirM R3P— 16 типоразмеров
11. Рекуператор с промежуточным теплоносителем AirM R3V— 16 типоразмеров
12. Рекуператор роторный AirM R1— 8 типоразмеров
13. Секция промежуточная стандартная AirM PS-SV1 и удлиненная PS-SB — 16 типоразмеров
14. Секция смешения (подмес сбоку) AirM HH-SB— 8 типоразмеров
15. Секция смешения (подмес сверху) AirM HH-SV— 8 типоразмеров
16. Фильтр карманный AirM FIP-K укороченный FIP-KU — 16 типоразмеров
17. Шумоглушитель AirM SH— 8 типоразмеров

Универсальные приточные установки AirM подходят для стандартных сечений прямоугольного воздуховода

• с шириной канала: 635, 735, 835, 935, 1050 и 1150 мм
• и высотой: 395, 445, 495, 545, 645 и 665 мм.

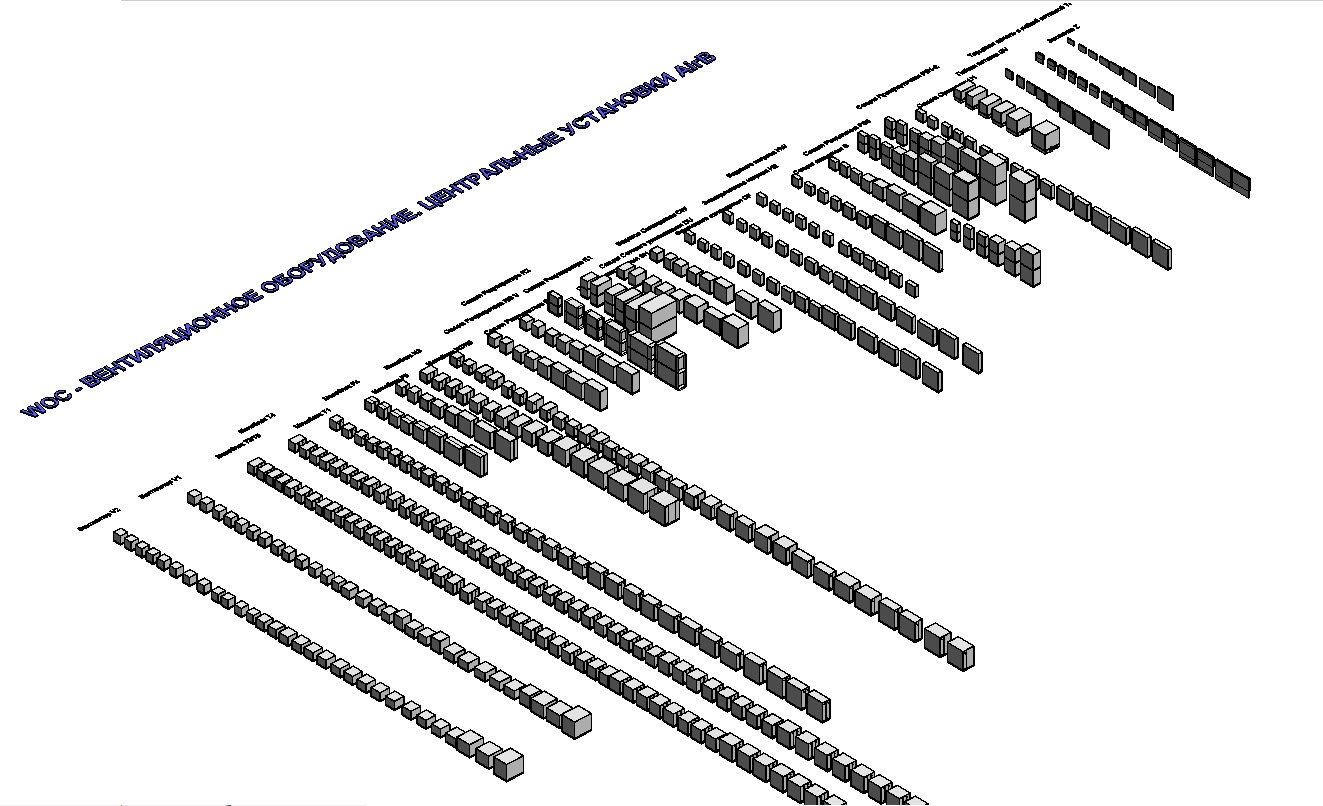

Центральные установки AirB

1. Гибкая вставка AirB GV— 8 типоразмеров
2. Моноблочная секция водяного нагрева и охлаждение AirB A T1— 32 типоразмеров
3. Моноблочная секция забора и фильтрования AirB A F4— 8 типоразмеров
4. Моноблочная секция смешения и фильтрования AirB A F3— 8 типоразмеров
5. Моноблочная секция смешения и фильтрования AirB A N3— 16 типоразмеров
6. Моноблочная секция водяного нагрева и охлаждение AirB A T3-5— 64 типоразмеров
7. Моноблочная секция водяного нагрева и охлаждение AirB A T4-6— 64 типоразмеров
8. Моноблочная секция фильтрования и нагрева AirB A N2-5— 32 типоразмеров
9. Секция вентилятора AirB V1— 12 типоразмеров
10. Секция вентилятора AirB V2— 12 типоразмеров
11. Секция водяного нагрева AirB HW— 16 типоразмеров
12. Секция водяного охлаждения AirB CW— 16 типоразмеров
13. Секция заслонки AirB Z1-2— 16 типоразмеров
14. Секция перекрывающая AirB S4 — 8 типоразмеров
15. Секция промежуточные AirB PS1-2 — 16 типоразмеров
16. Секция разделения AirB PS3— 8 типоразмеров
17. Секция пластинчатого рекуператора AirB R1— 6 типоразмеров
18. Секция рекуператора с промежуточным теплоносителем AirB RG вытяжная— 8 типоразмеров
19. Секция рекуператора с промежуточным теплоносителем AirB RG приточная— 8 типоразмеров
20. Секция роторный рекуператора AirB R1— 6 типоразмеров
21. Секция смешения AirB S1-2— 14 типоразмеров
22. Секция сотового увлажнения AirB DU— 8 типоразмеров
23. Секция форсуночного орошения AirB U1— 6 типоразмеров
24. Секция фреонового охлаждения AirB CF— 16 типоразмеров
25. Секция шумоглушения AirB SH— 16 типоразмеров
26. Секция электрического нагрева AirB HE— 12 типоразмеров
27. Торцевые панели с гибкой вставкой TPGV— 16 типоразмеров

Универсальные приточные установки AirB подходят для стандартных сечений прямоугольного воздуховода

• с шириной канала: 1000, 1220, 1335 , 1560 , 1945 и 2385 мм,
• и высотой: 1000, 1220, 1335 , 1560 , 1945 и 2385 мм.

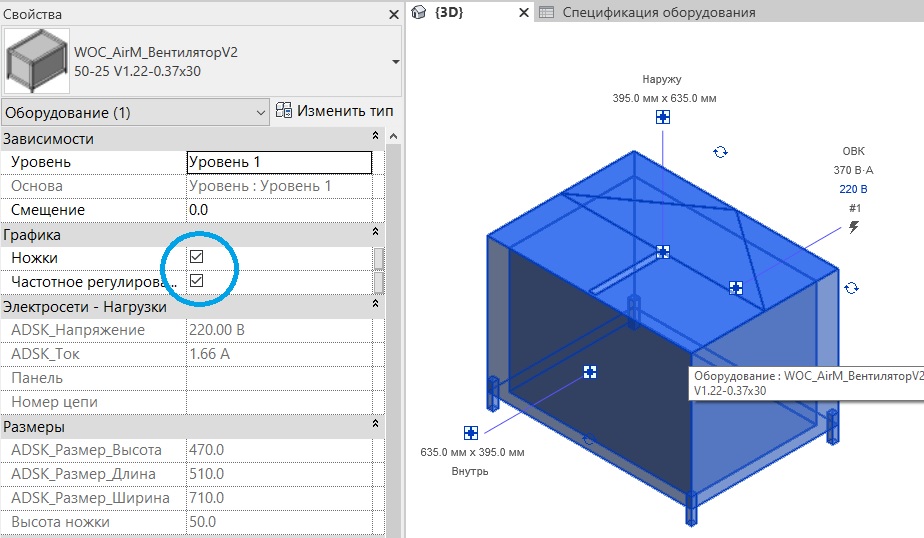

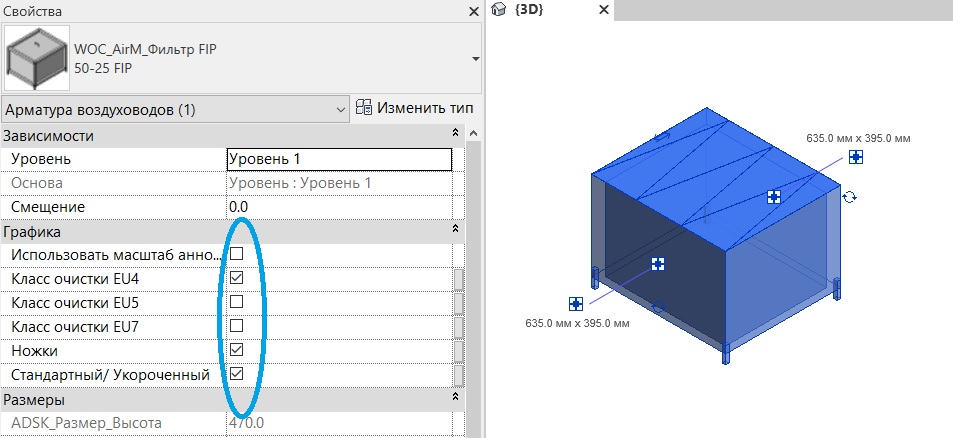

Установки могут быть напольными и иметь ножки или устанавливаться сверху на другое оборудование. В этом случан ножек нет. В семействах это регулируется в разделе Графика при помощи функции Да/нет (галочкой). Также при помощи функции Да/нет выбирается оборудование с частотным регулированием или без него

Кроме того, например, у фильтров могут быть выбраны классы очистки, стандартный или укороченный тип исполнения.

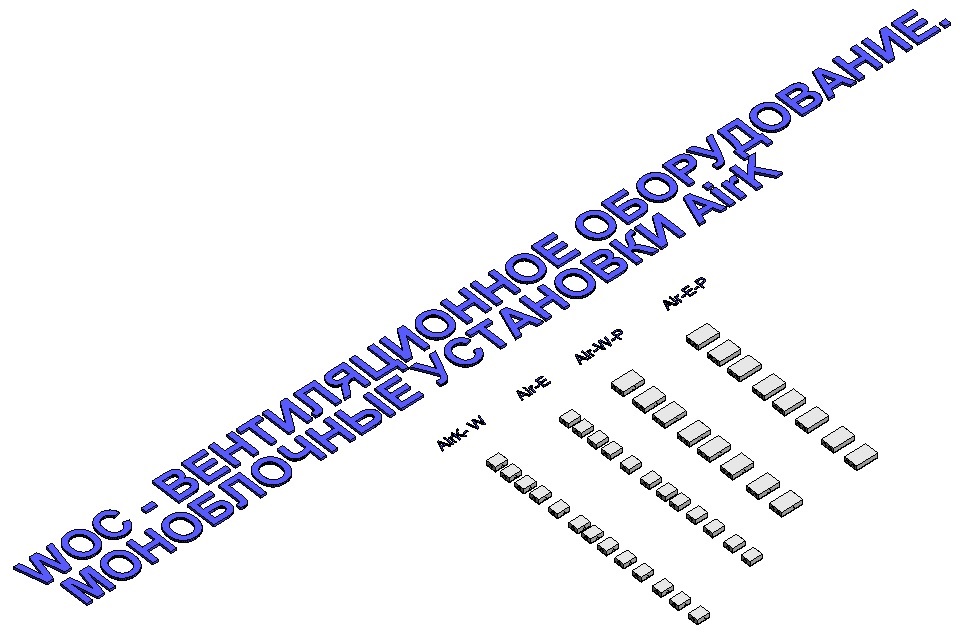

Моноблочные установки AirK

1. Универсальная приточная установка AirК W -12 типоразмеров
2. Универсальная приточная установка AirК E -12 типоразмеров
3. Универсальная приточная установка AirK W‑P -8 типоразмеров
4. Универсальная приточная установка AirК E‑P -8 типоразмеров

Универсальные приточные установки AirК подходят для стандартных сечений круглого воздуховода диаметром 200 мм.

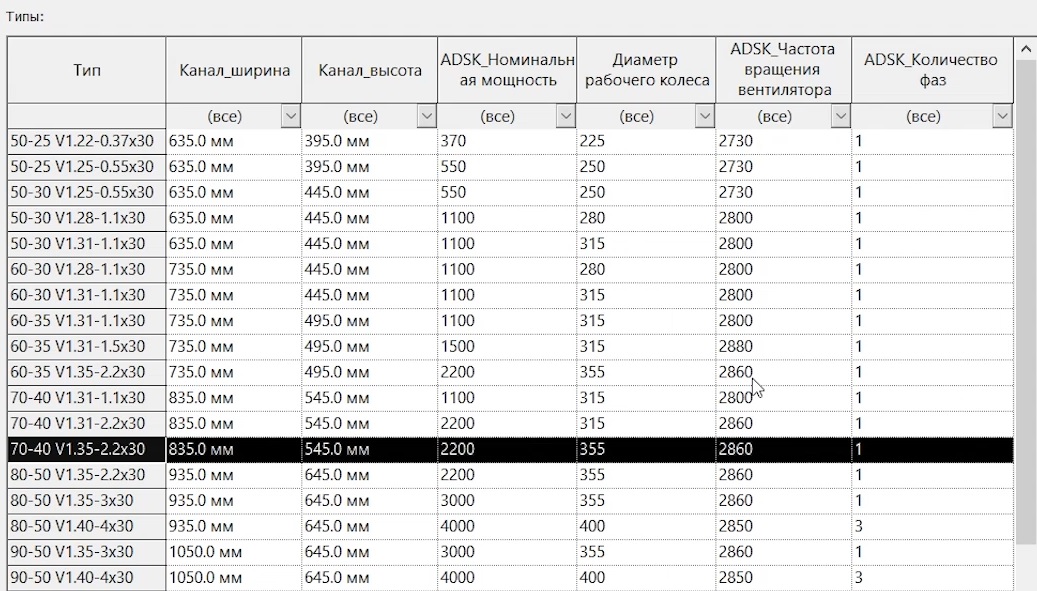

Все семейства содержат таблицы выбора (в формате .csv). Семейства загружаются в проект с помощью каталога типоразмеров (в формате .txt). Это позволяет проектировщику выбрать и загрузить в проект изделия только с теми параметрами, которые ему необходимы.

Типоразмерный ряд контролируйте по каталогу производителя. Для произвольных сечений наименование и марка не формируется!

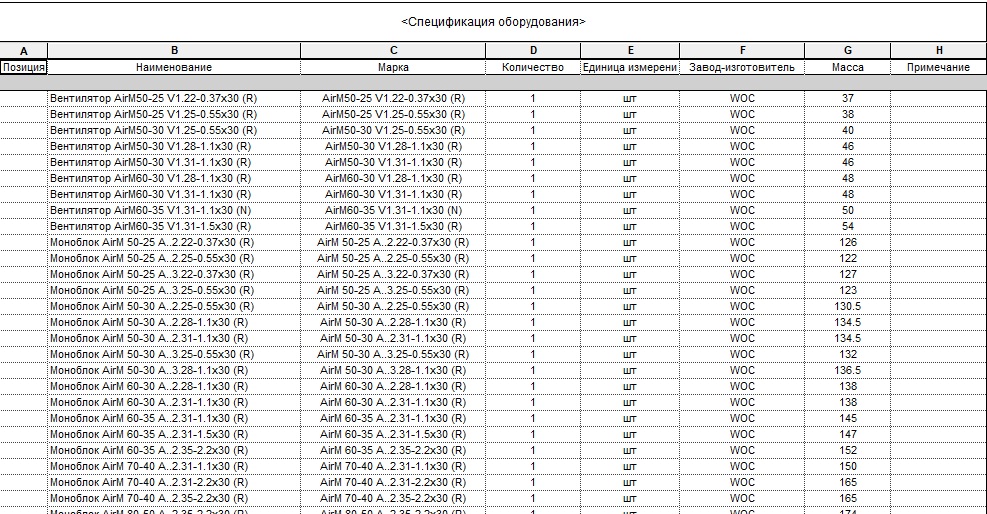

В шаблоне проекта разработаны спецификации оборудования и арматуры в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов» для подсчета количества изделий.

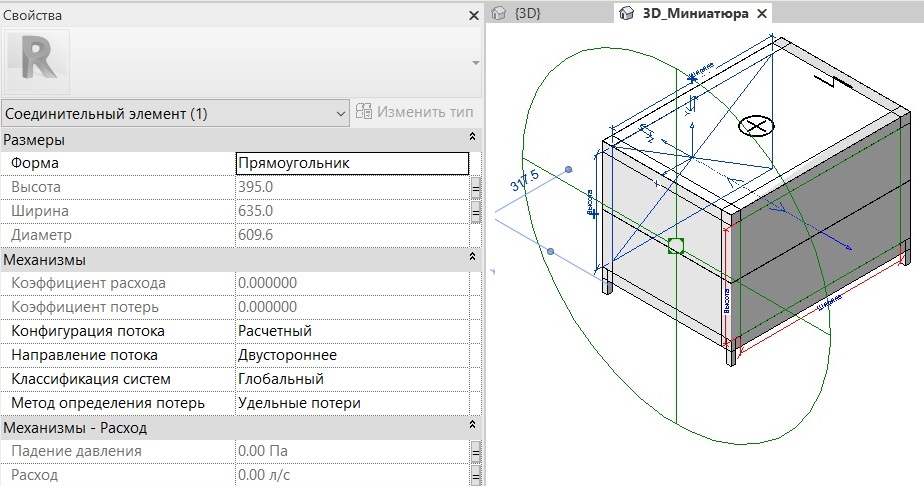

 Во всех семействах оборудования соблюдены правила подключения к инженерным сетям и установлены коннекторы для воздуховодов,

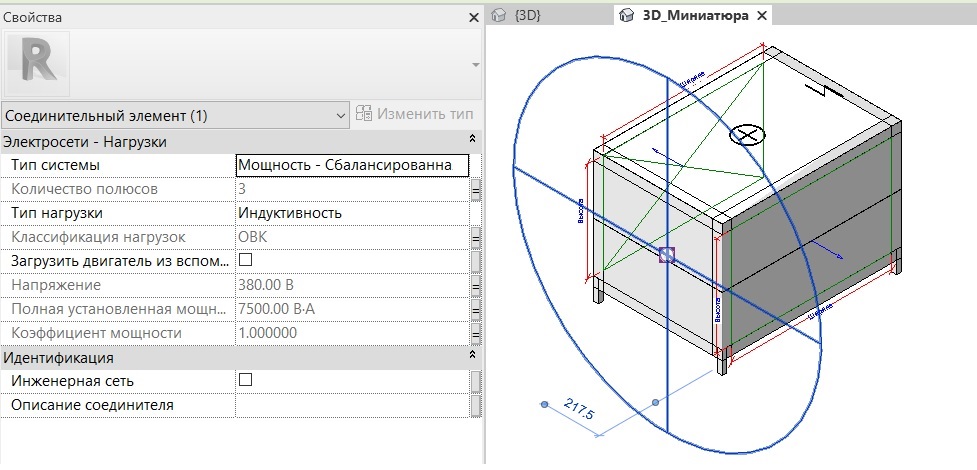

и электричества

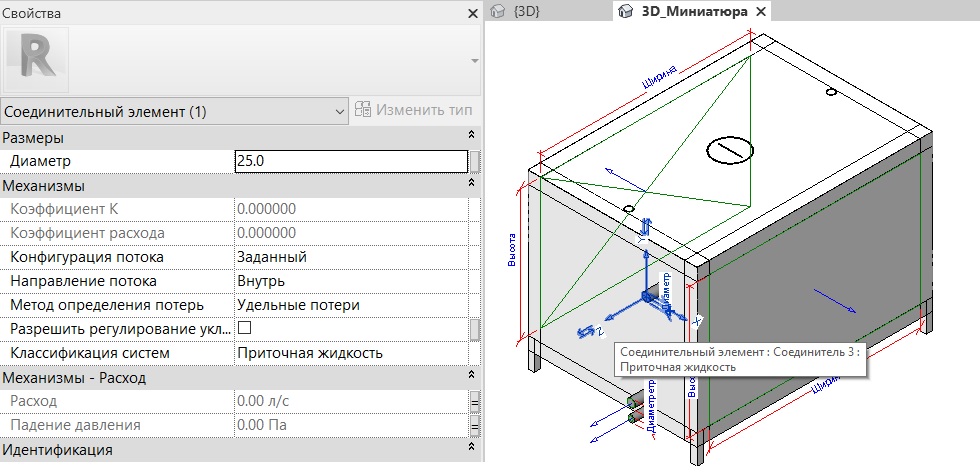

и жидкости (воды или фреона).

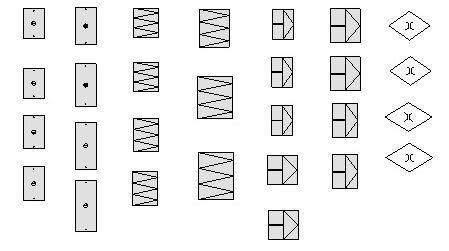

У всех семейства на высокой детализации отображается объёмная геометрия, на средней детализации — упрощённая геометрия, на низкой детализации — условное обозначение, которое видно в плане и на 3Д-виде.
