Стакан монтажный SMK и SMO

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

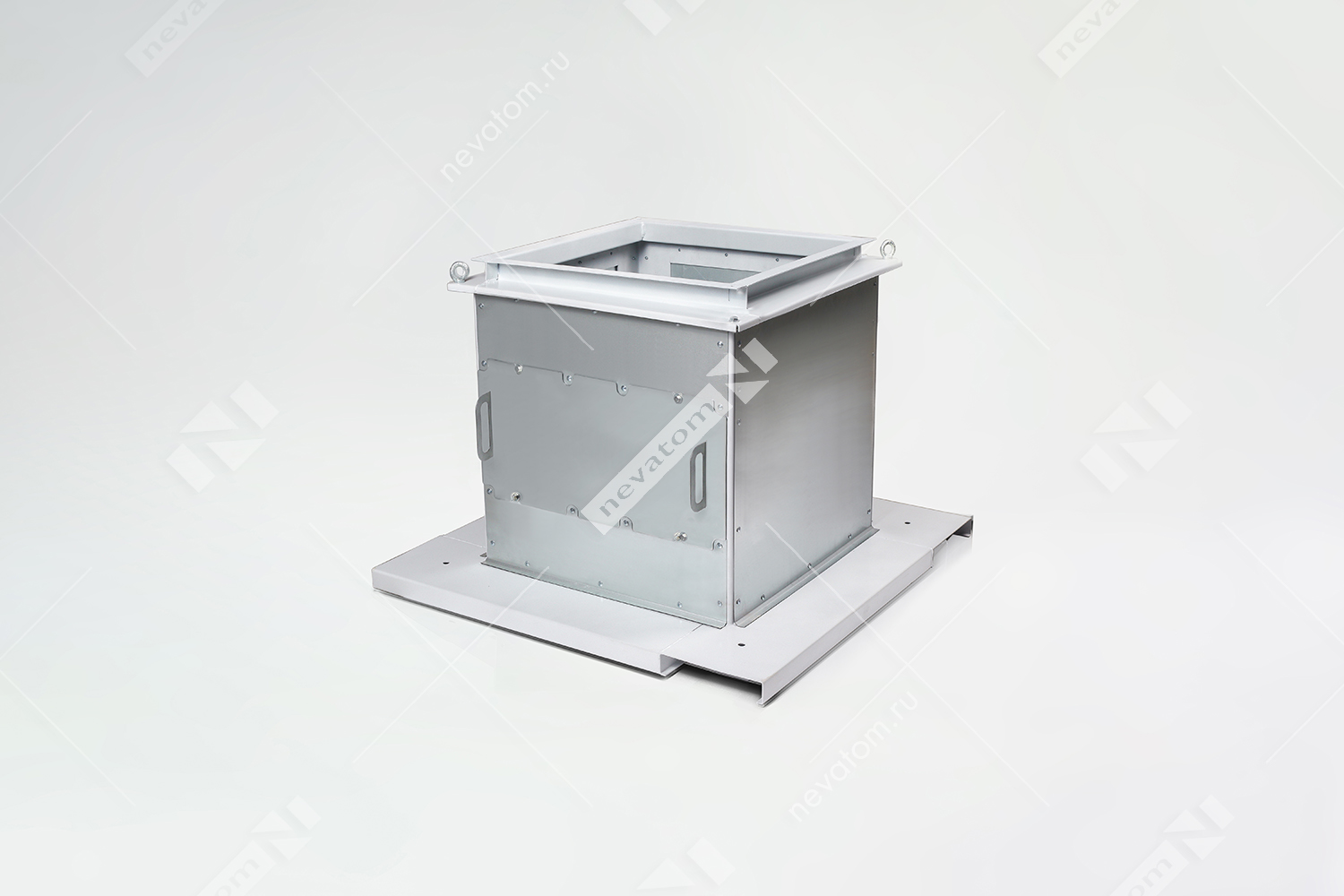

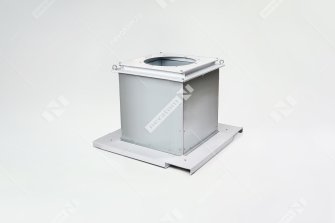

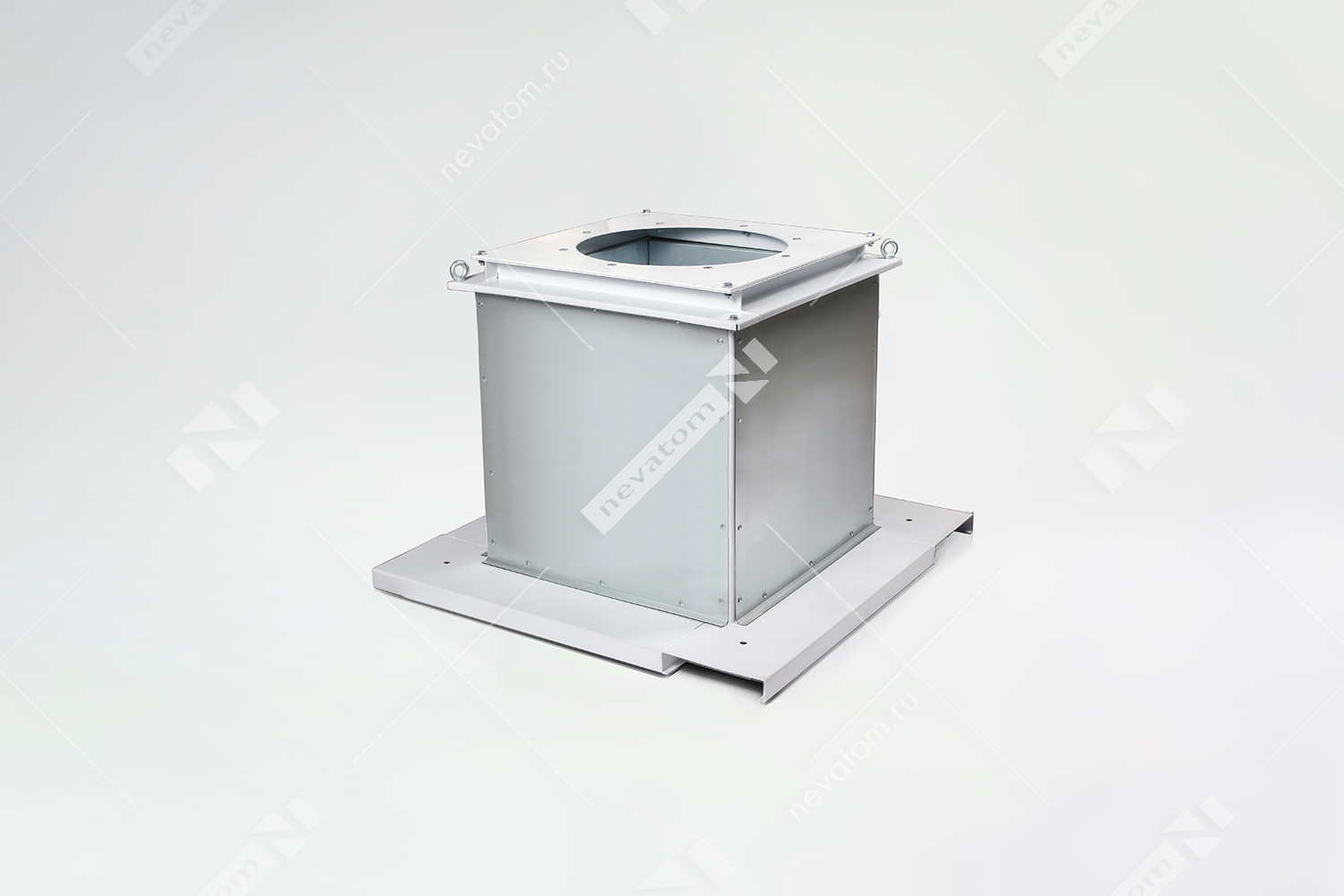

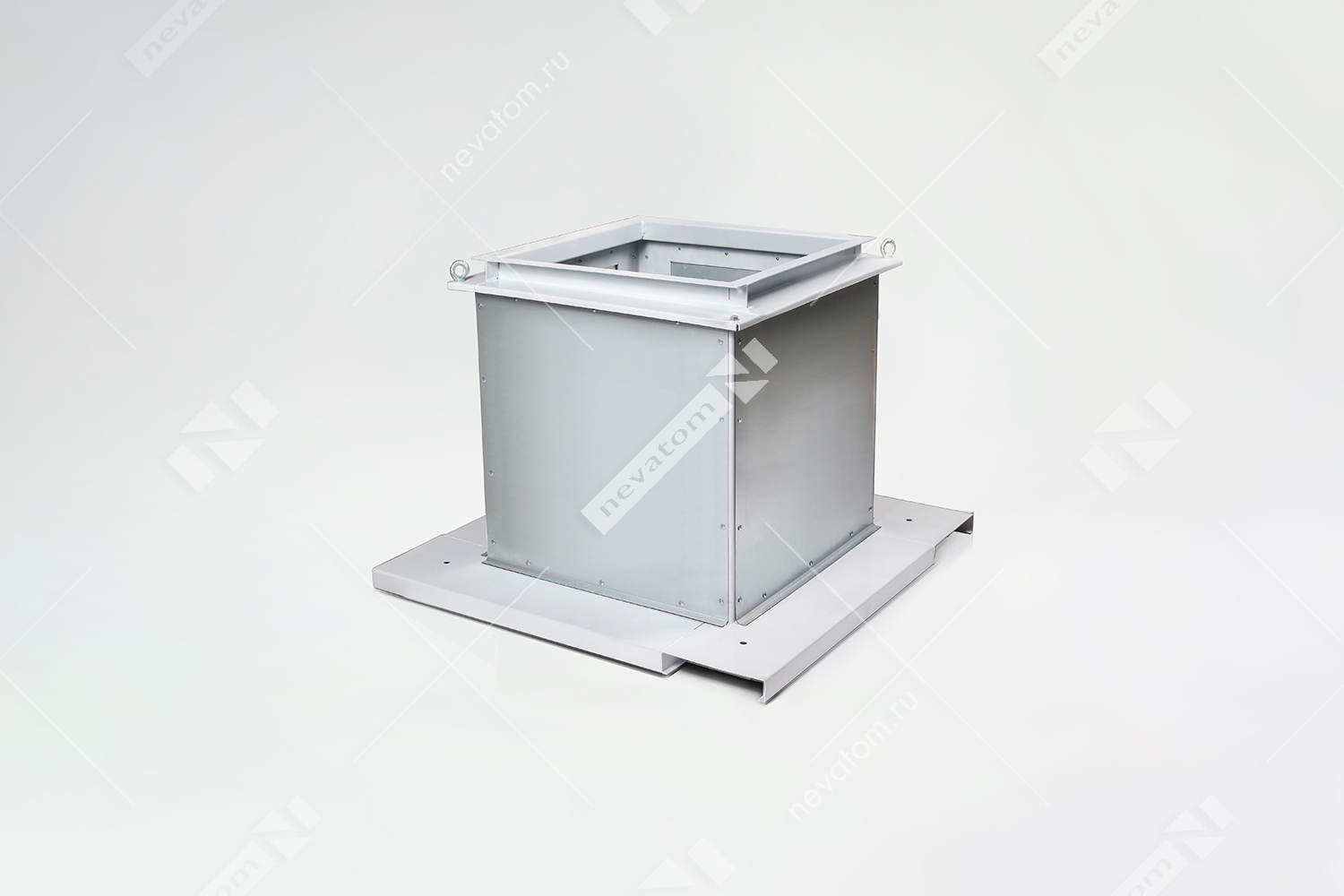

Монтажный стакан в осевых вентиляторах применяют, чтобы упростить монтаж вентилятора на кровле здания. Это прямоугольная рама с креплением для установки на несущей части кровли и с переходным фланцем. Внутри монтажного стакана возможна установка воздушного клапана.

Монтажный стакан изготавливают:
В общепромышленном исполнении (оцинкованная сталь)
В коррозионностойком исполнении (проточная часть из нержавеющей стали)
В сейсмостойком исполнении (оцинкованная сталь)
Для вентиляторов в сейсмостойком исполнении применяются сейсмостойкие монтажные стаканы.

Монтажные стаканы в радиальных вентиляторах применяют для ускорения и упрощения монтажа вентилятора на кровле зданий. Монтажный стакан — это рама прямоугольного сечения с креплением для установки на несущей части кровли, внутри которой возможна установка воздушного клапана. В конструкции предусмотрен переходной фланец.

Монтажные стаканы изготавливают в следующих исполнениях по назначению и применяемым материалам:
Общепромышленное (оцинкованная сталь)
Коррозионностойкое (нержавеющая сталь)
Сейсмостойкое (оцинкованная сталь)
Дымоудаления (оцинкованная сталь и негорючий материал, обеспечивающий термоизоляцию)
После монтажа стаканов нужно заменить проушины, рым-болты или рымгайки на болты с шестигранной головкой или гайки с классом прочности не ниже 5.8. Для вентиляторов в сейсмостойком исполнении применяют сейсмостойкие монтажные стаканы.
