Гибкая вставка для радиальных, кухонных и осевых вентиляторов ВГ, VO

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

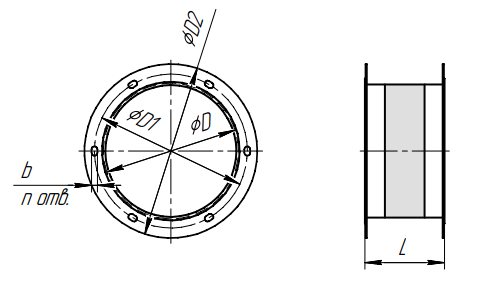

ГИБКИЕ ВСТАВКИ ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ
Служит, чтобы снизить передачу механических вибраций от вентилятора к воздуховодам:

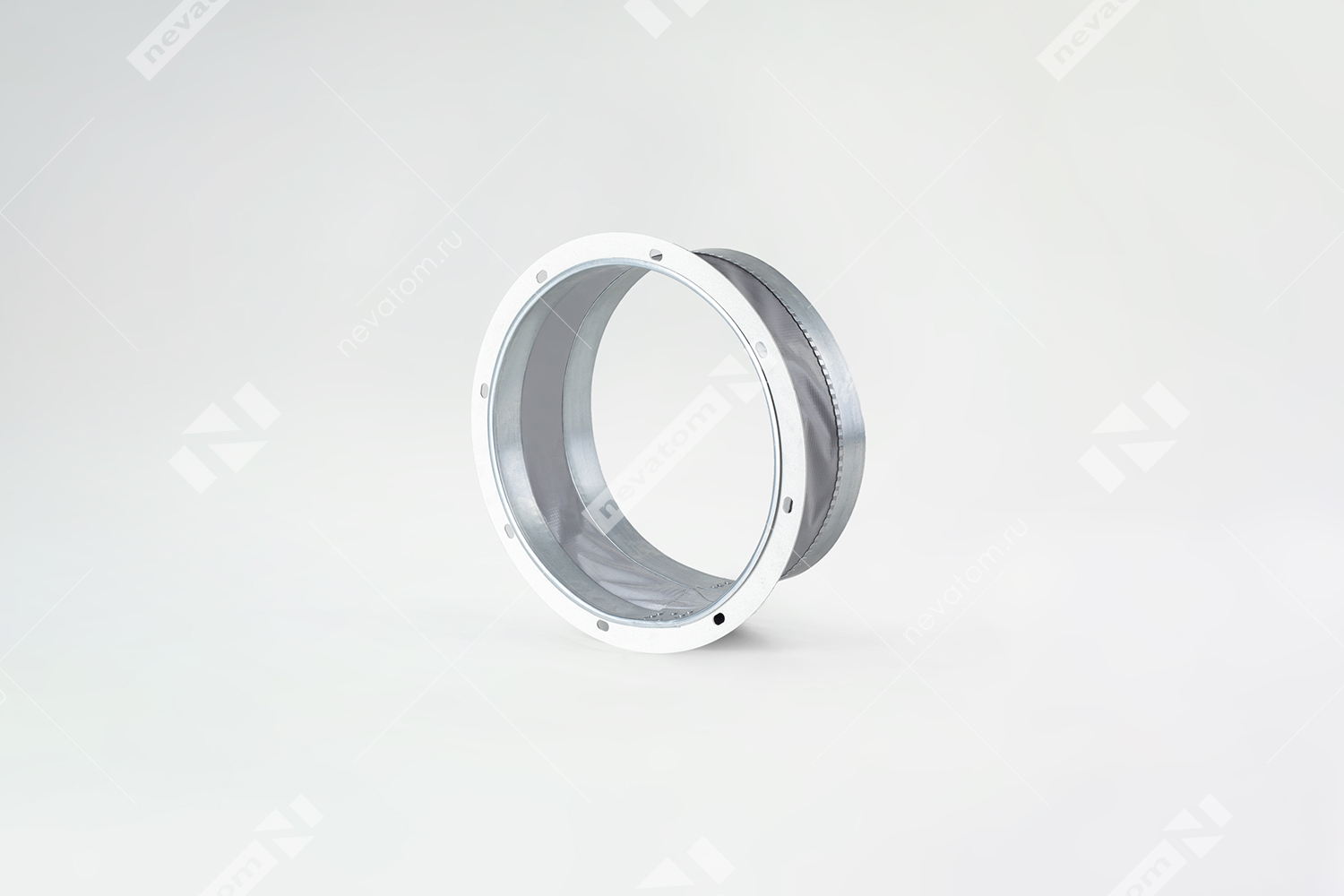

Для умеренного климата – два оцинкованных фланца, соединенных между собой гибким элементом
Для умеренно-холодного климата – два стальных фланца, соединенных между собой гибким элементом
Гибкая вставка подходит для сейсмостойкого исполнения вентиляторов НЕВАТОМ.

ГИБКИЕ ВСТАВКИ ДЛЯ КУХОННЫХ ВЕНТИЛЯТОРОВ
Гибкие вставки нужны, чтобы поглощать механическую вибрацию. Они предотвращают распространение вибрационного шума от вентилятора по воздуховодам. Также вставки частично компенсируют температурную деформацию в канале воздуховода. Если температура перемещаемой среды выше +40° С, заказывайте гибкие вставки в термостойком исполнении.

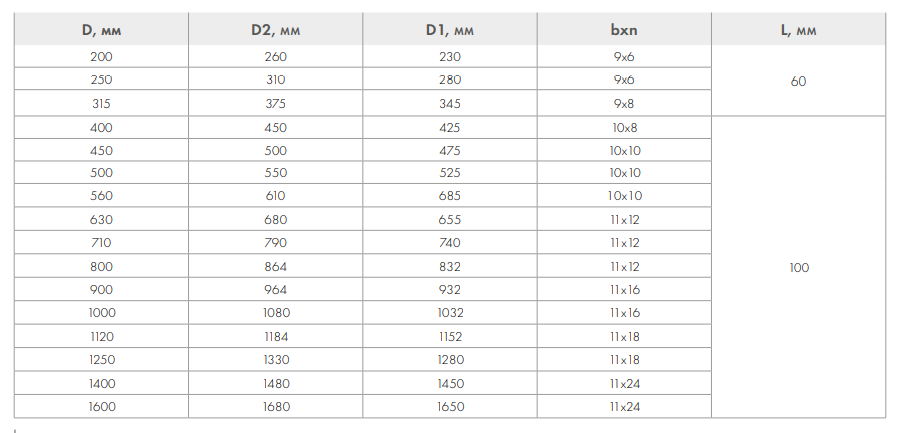

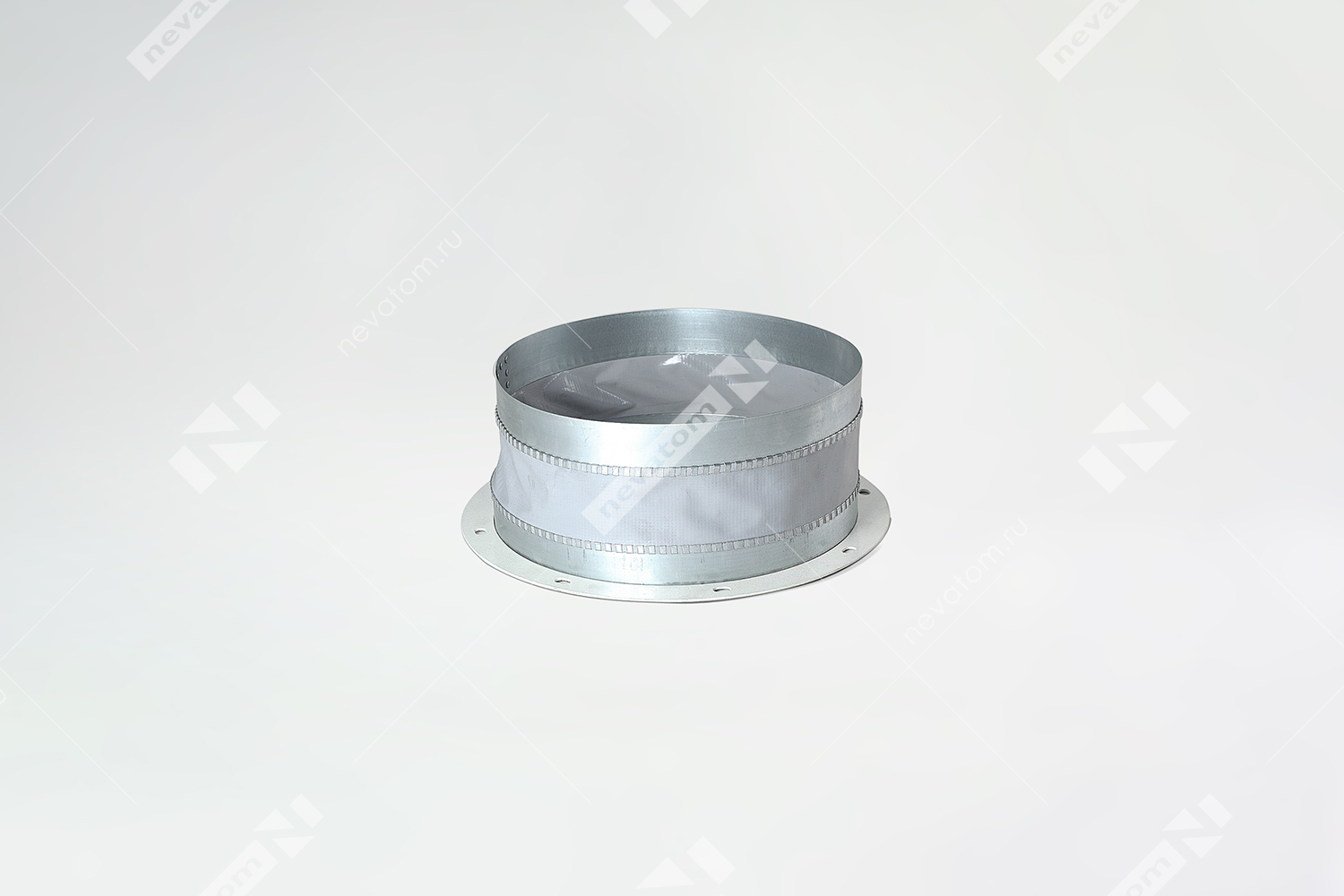

ВСТАВКА КРУГЛОГО СЕЧЕНИЯ
Вставку круглого сечения монтируют на ниппельный патрубок входного отверстия и подбирают по диаметру ниппеля.

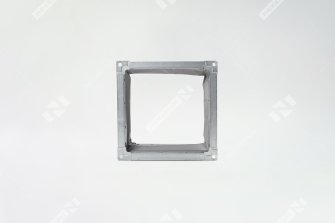

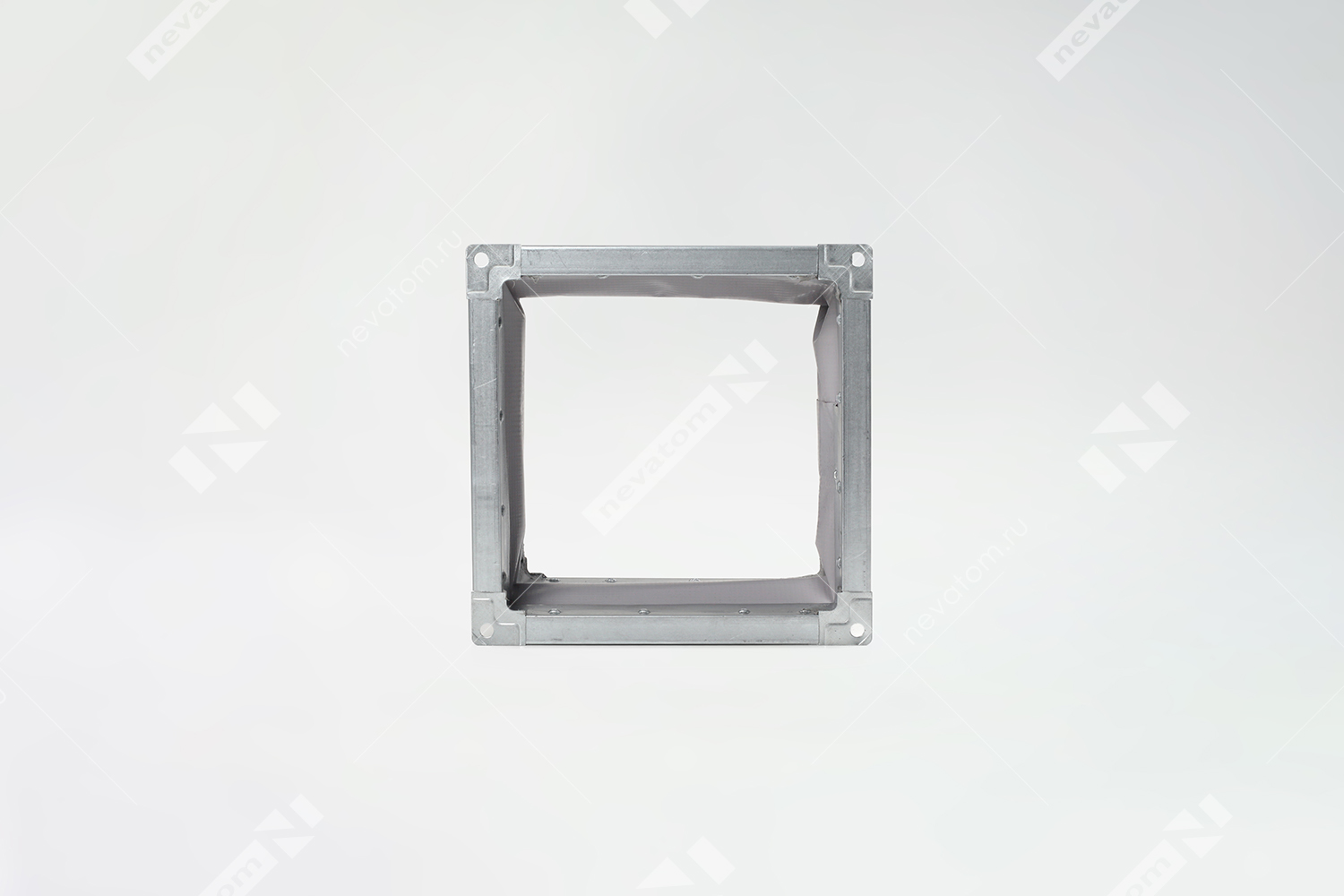

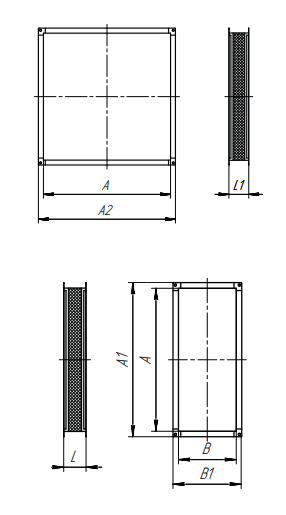

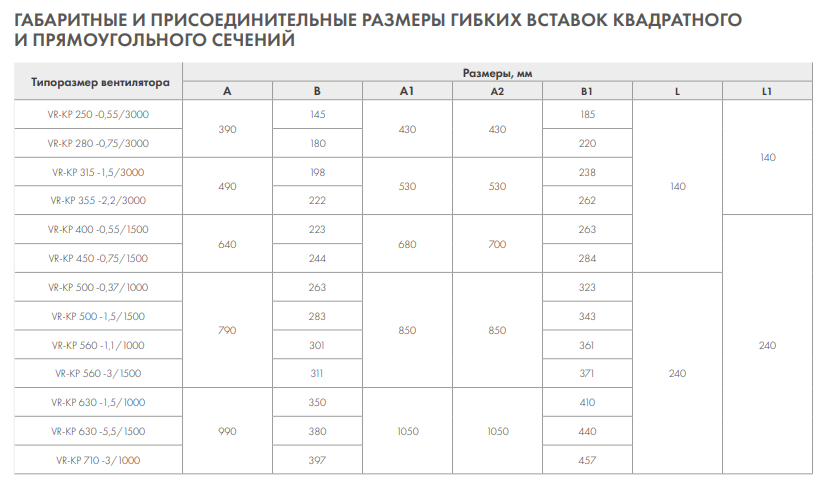

ВСТАВКА КВАДРАТНОГО СЕЧЕНИЯ
Вставку квадратного сечения монтируют на входном отверстии. Ее прикрепляют к вентилятору по периметру гибкой вставки саморезами.

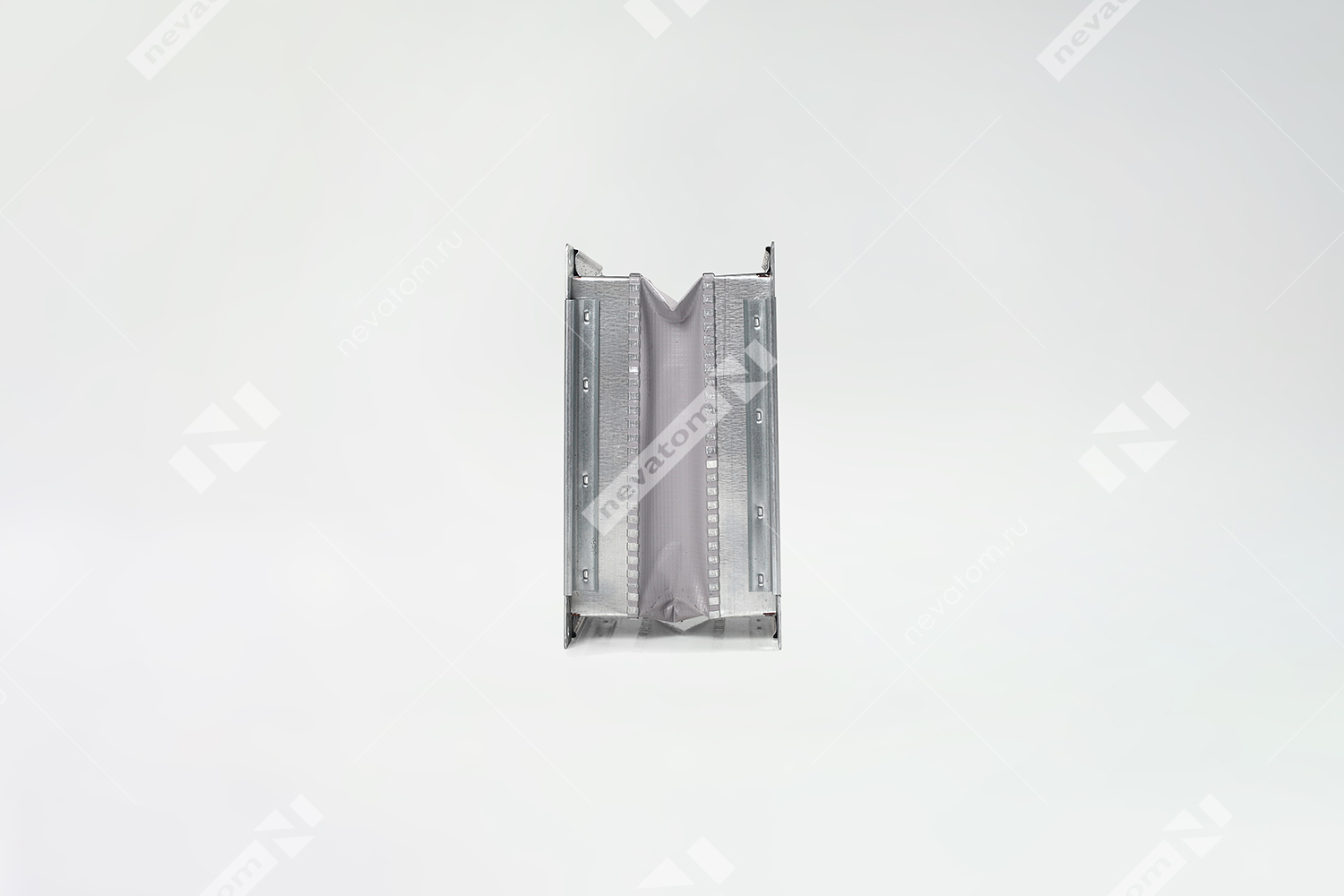

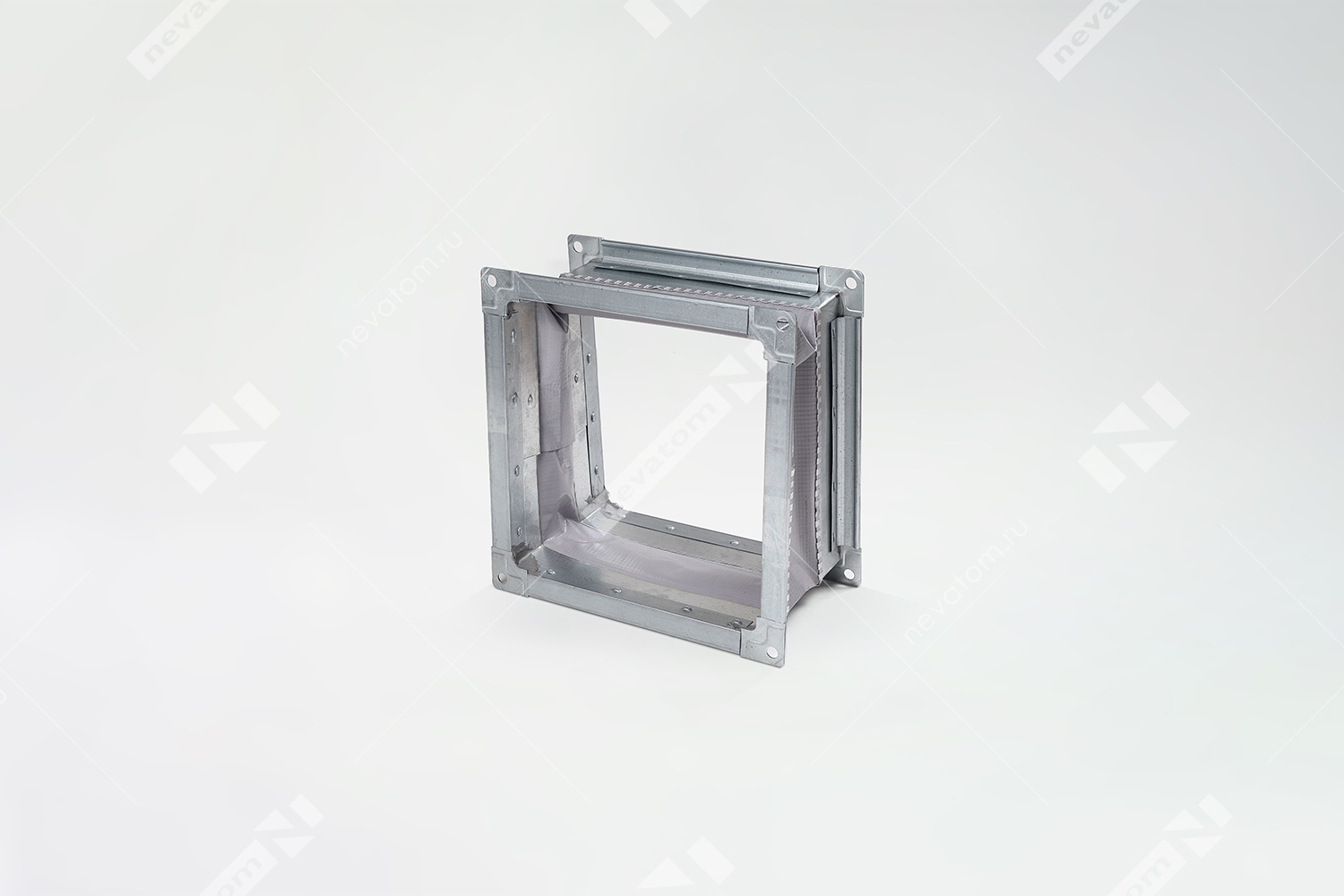

ВСТАВКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Вставку прямоугольного сечения монтируют на выходном отверстии. Ее прикрепляют к вентилятору по периметру гибкой вставки саморезами.

ГИБКИЕ ВСТАВКИ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ
Служит, чтобы снизить передачу механических вибраций от вентилятора к воздуховодам.
Для умеренного климата — два оцинкованных фланца, соединенных между собой гибким элементом.
Для умеренно-холодного климата — два стальных фланца, соединенных между собой гибким элементом.
Гибкая вставка подходит для сейсмостойкого исполнения вентиляторов НЕВАТОМ.
