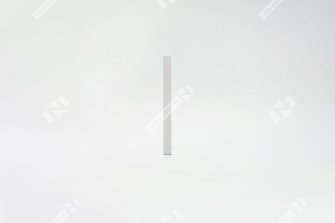

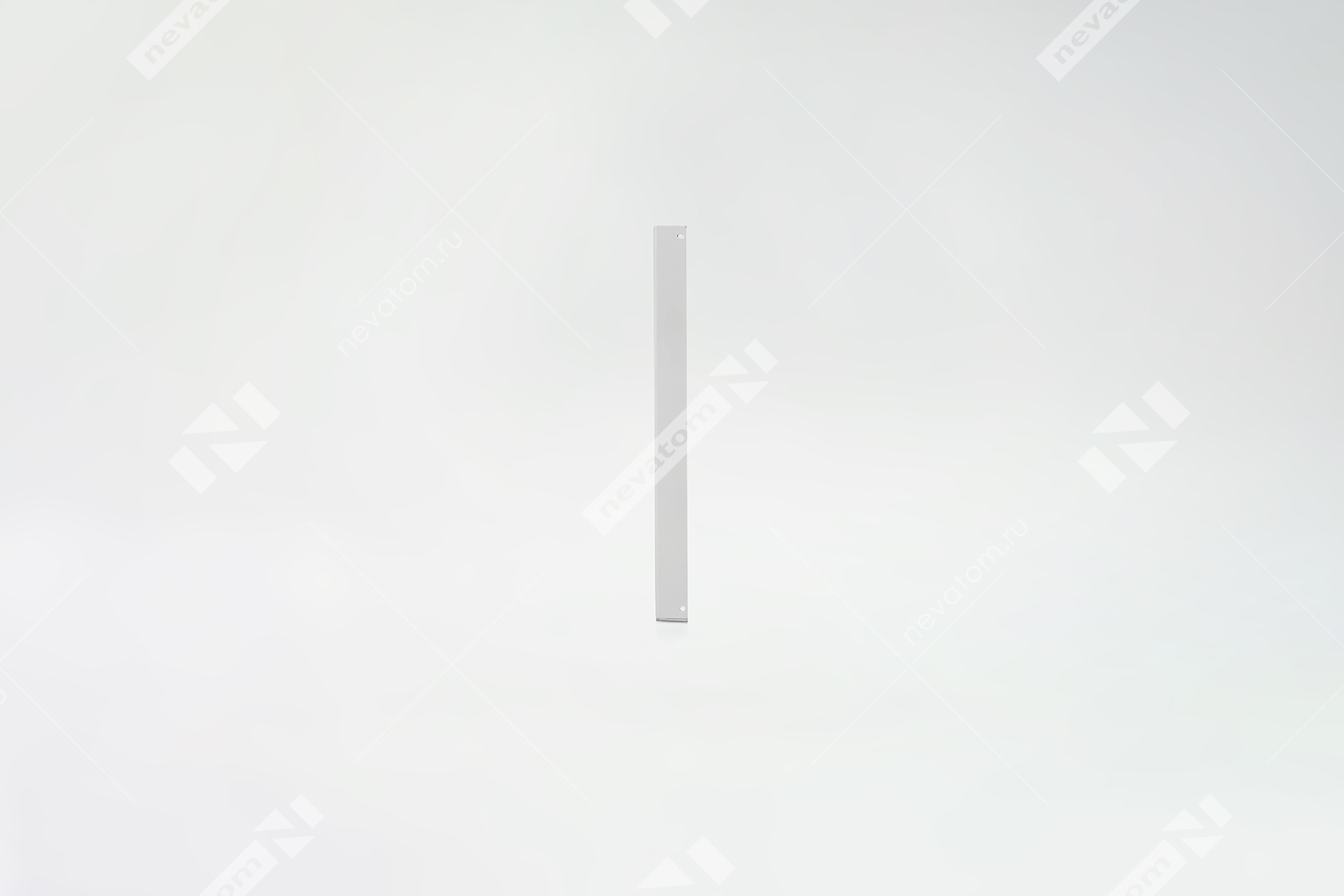

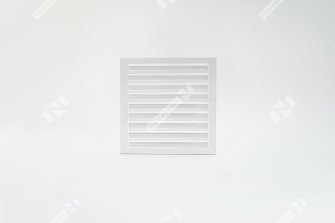

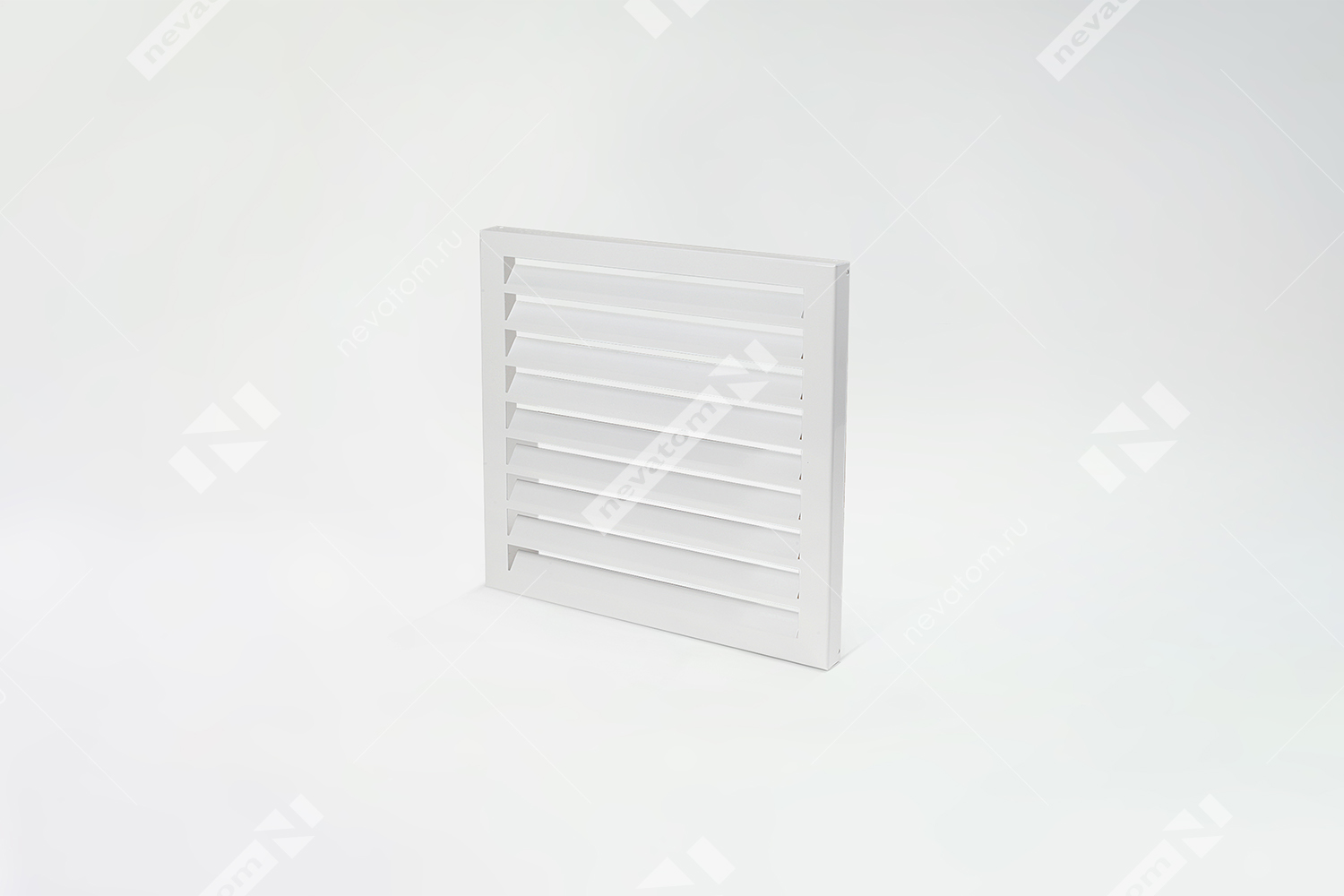

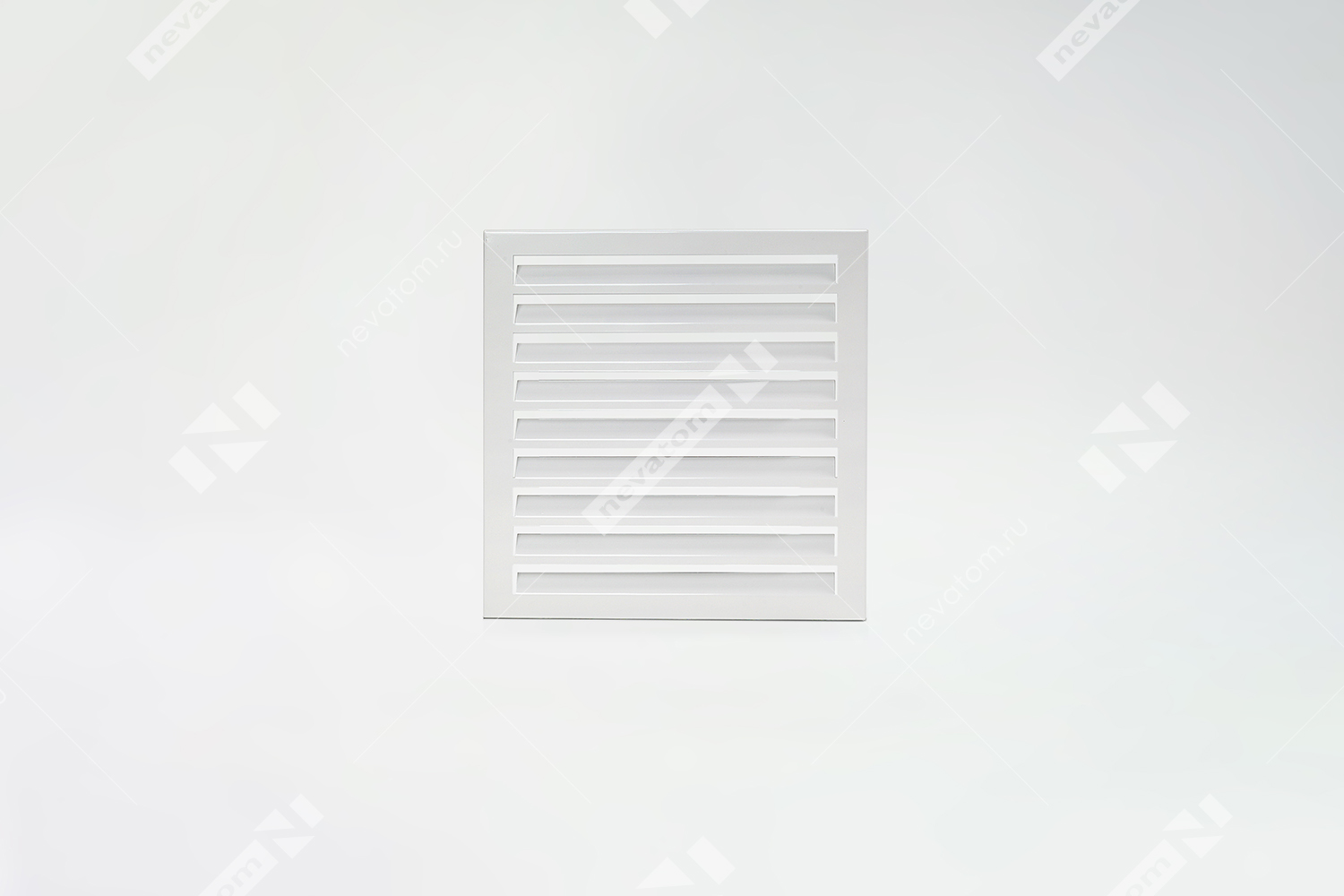

Декоративная решетка для клапана дымоудаления KD

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Декоративная решетки используется с клапаном дымоудаления KD.

Основная функция решетки — защита клапана от попадания внутрь посторонних предметов. Также она выполняет декоративную функцию, закрывая неровности монтажного отверстия под клапан.

Решетку размещают на фланце противопожарного клапана, установленного непосредственно в противопожарную преграду, либо на фланце канального клапана.

Решетку монтируют таким образом, чтобы при открытии клапана заслонка не упиралась в решетку. Для этого к клапану необходимо подсоединить воздуховод длиной не менее вылета заслонки за пределы клапана в сторону решетки.

Решетку изготавливают из оцинкованной стали и по умолчанию окрашивает в белый цвет (RAL 9016). По заказу может быть окрашена в любой цвет по каталогу RAL.

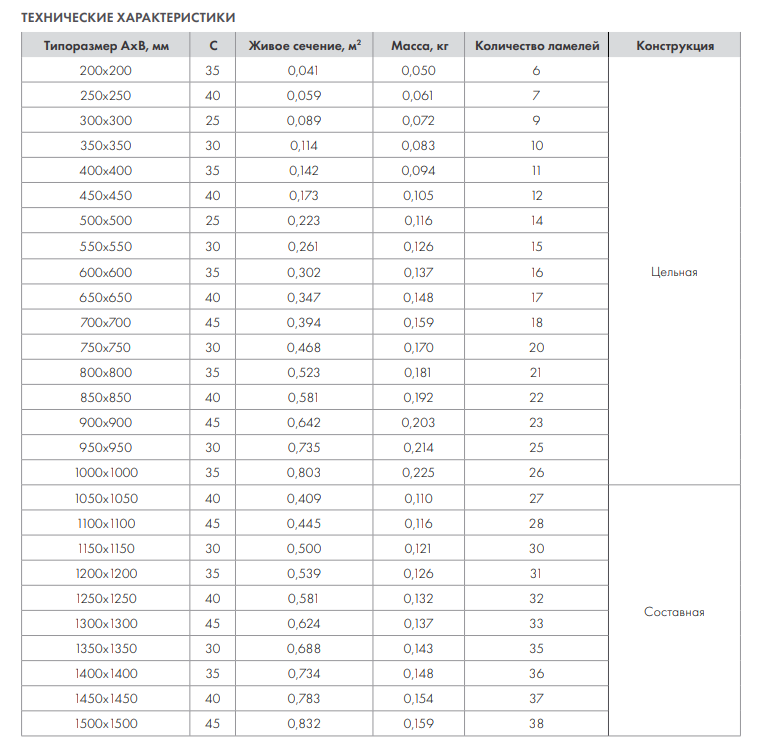

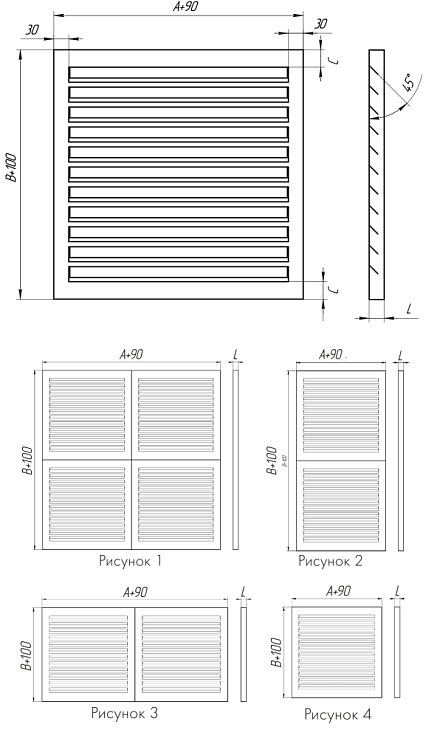

Если размер А или В >1000 мм, то решетка изготавливается составная. Глубина решетки L = 30 мм.
