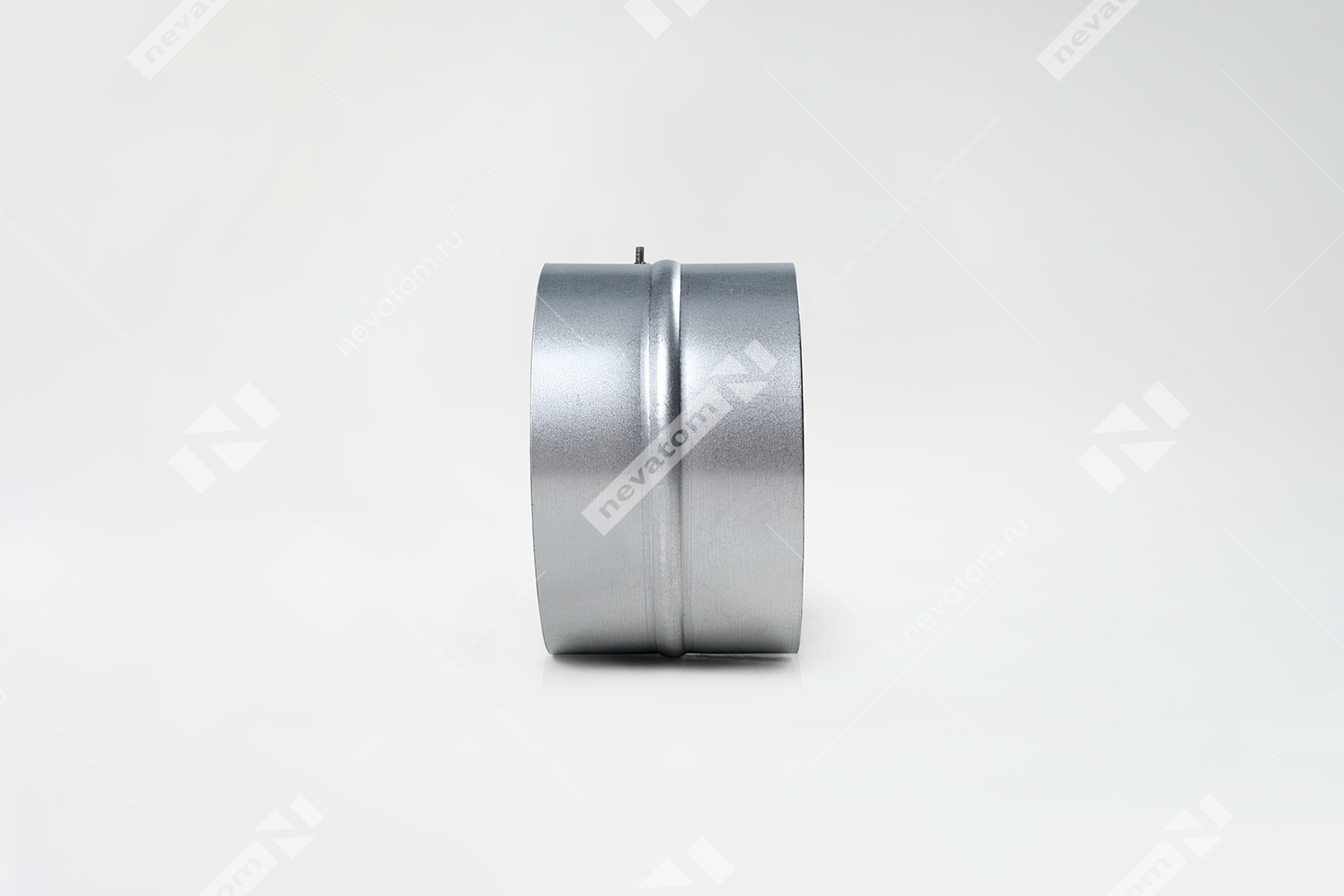

Обратный клапан круглого сечения КО "Бабочка"

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Обратные клапаны общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.

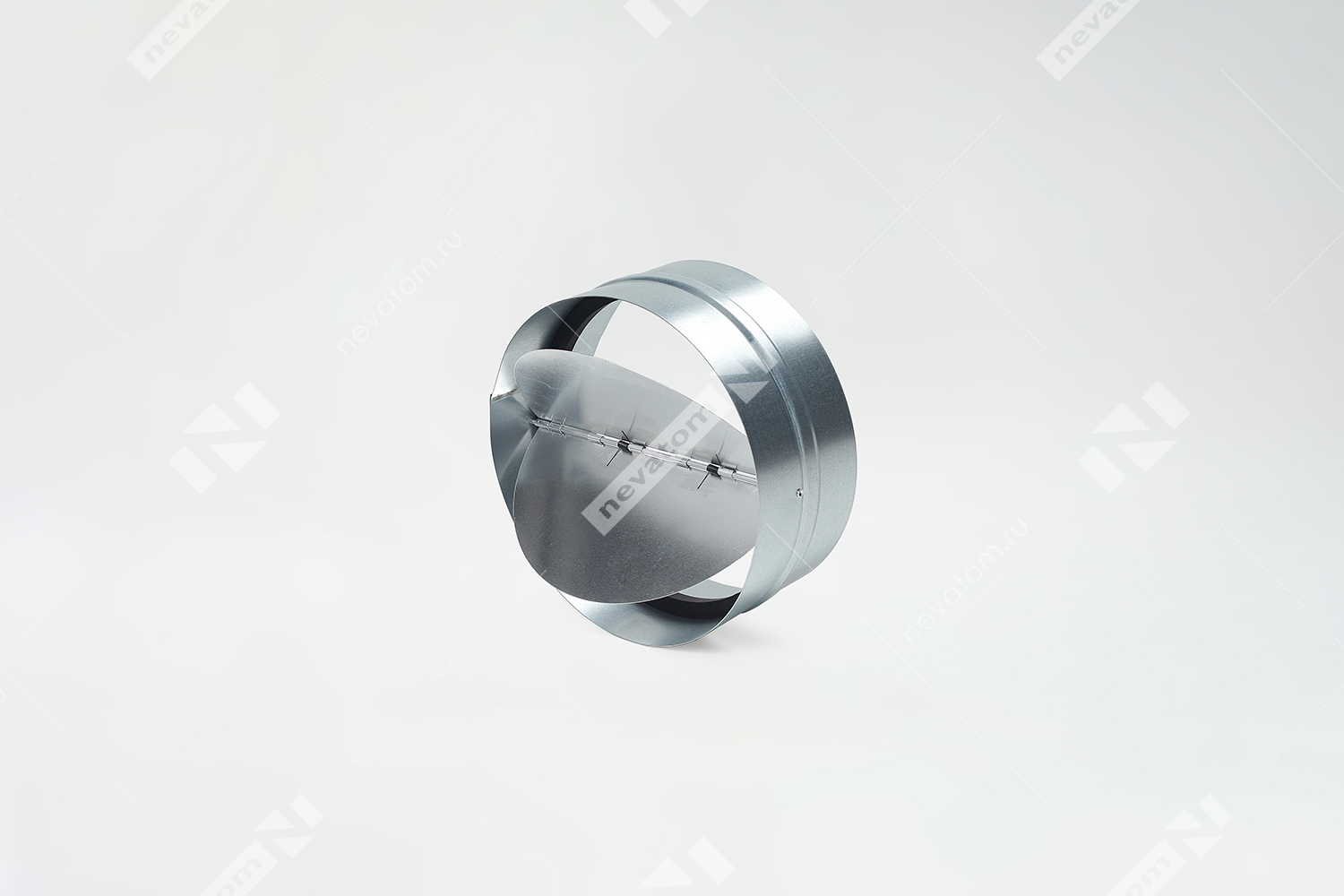

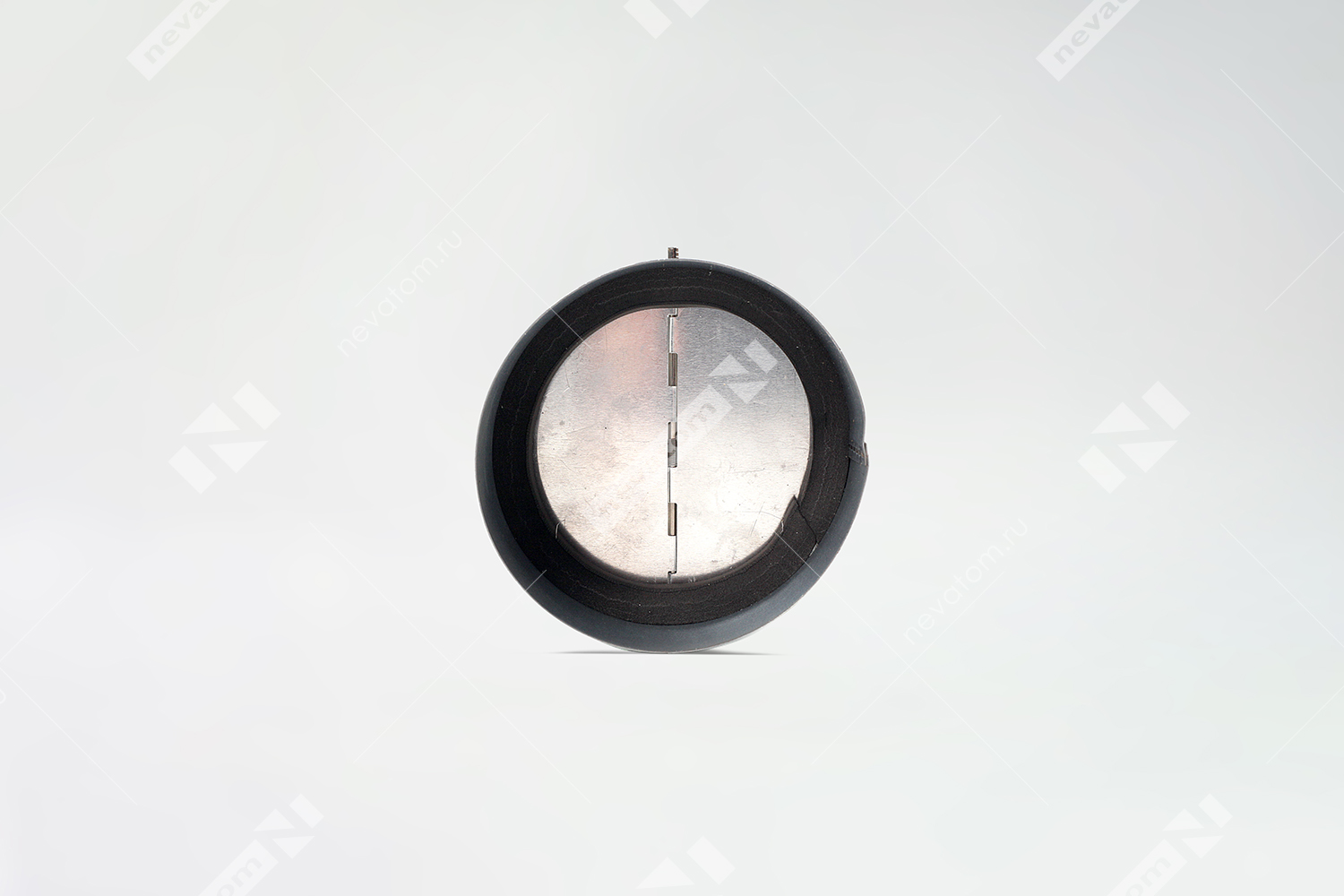

Функционально данный тип клапанов идентичен клапанам КО. Основное отличие заключается в конструкции лопаток (лепестков), принцип работы которых получил специфическое название «бабочка». Клапан открывается под действием воздушного потока, закрывается за счет давления пружин, расположенных по оси клапана. Клапан может быть установлен как вертикально, так и горизонтально, таким образом, чтобы лепестки складывались по направлению воздушного потока. Корпус клапана изготавливают из оцинкованной стали, лопатки из алюминия. Клапан имеет ниппельное соединение. Герметичности клапана в закрытом положении достигают за счет применения специальной прокладки.
