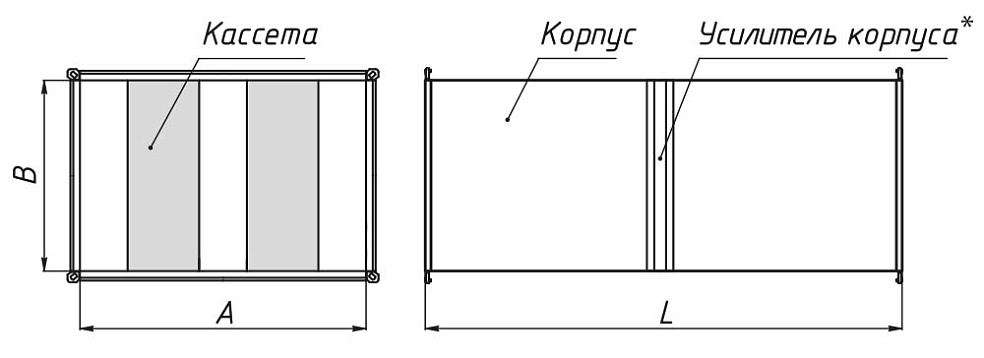

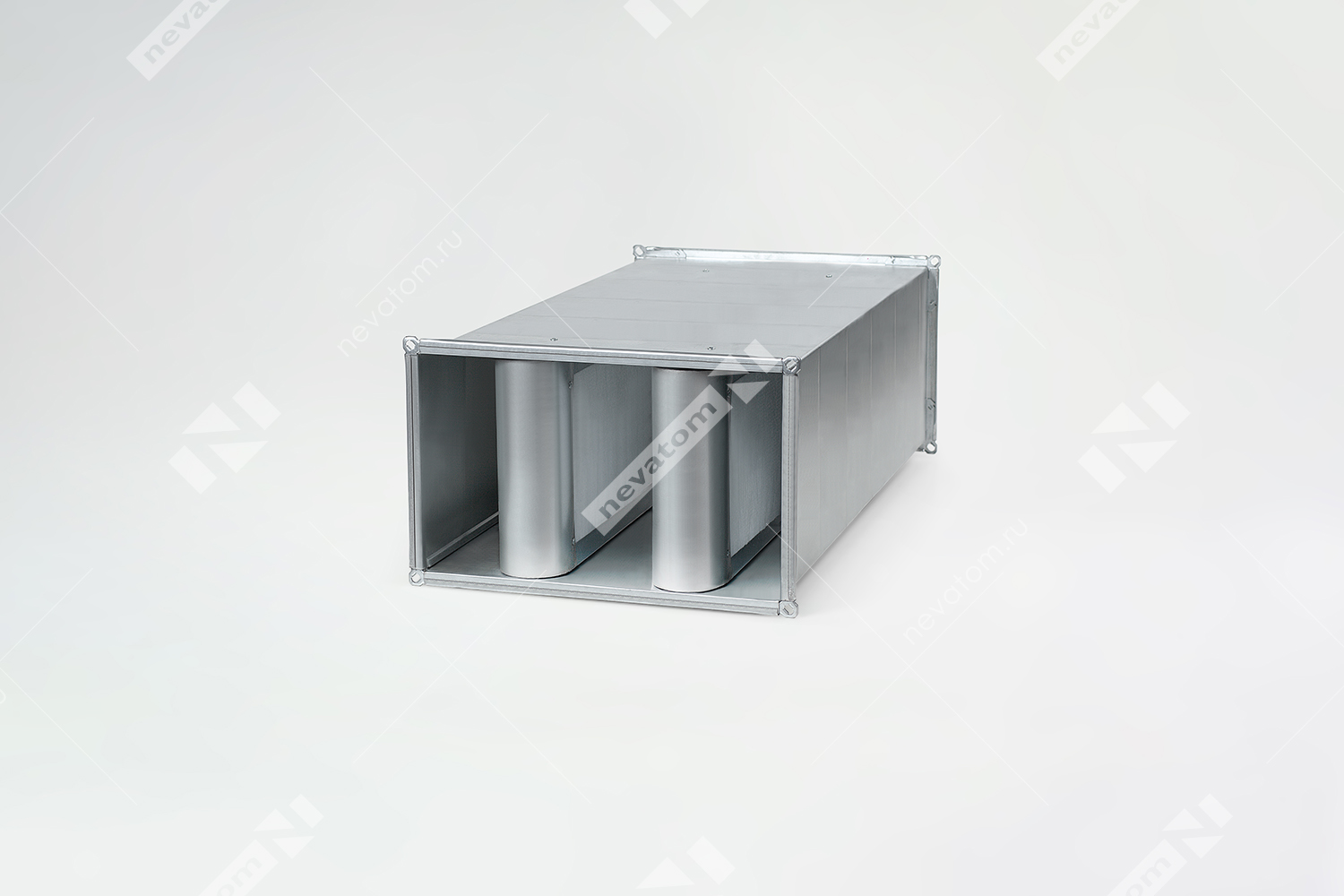

Шумоглушитель пластинчатый для прямоугольных каналов ГП

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

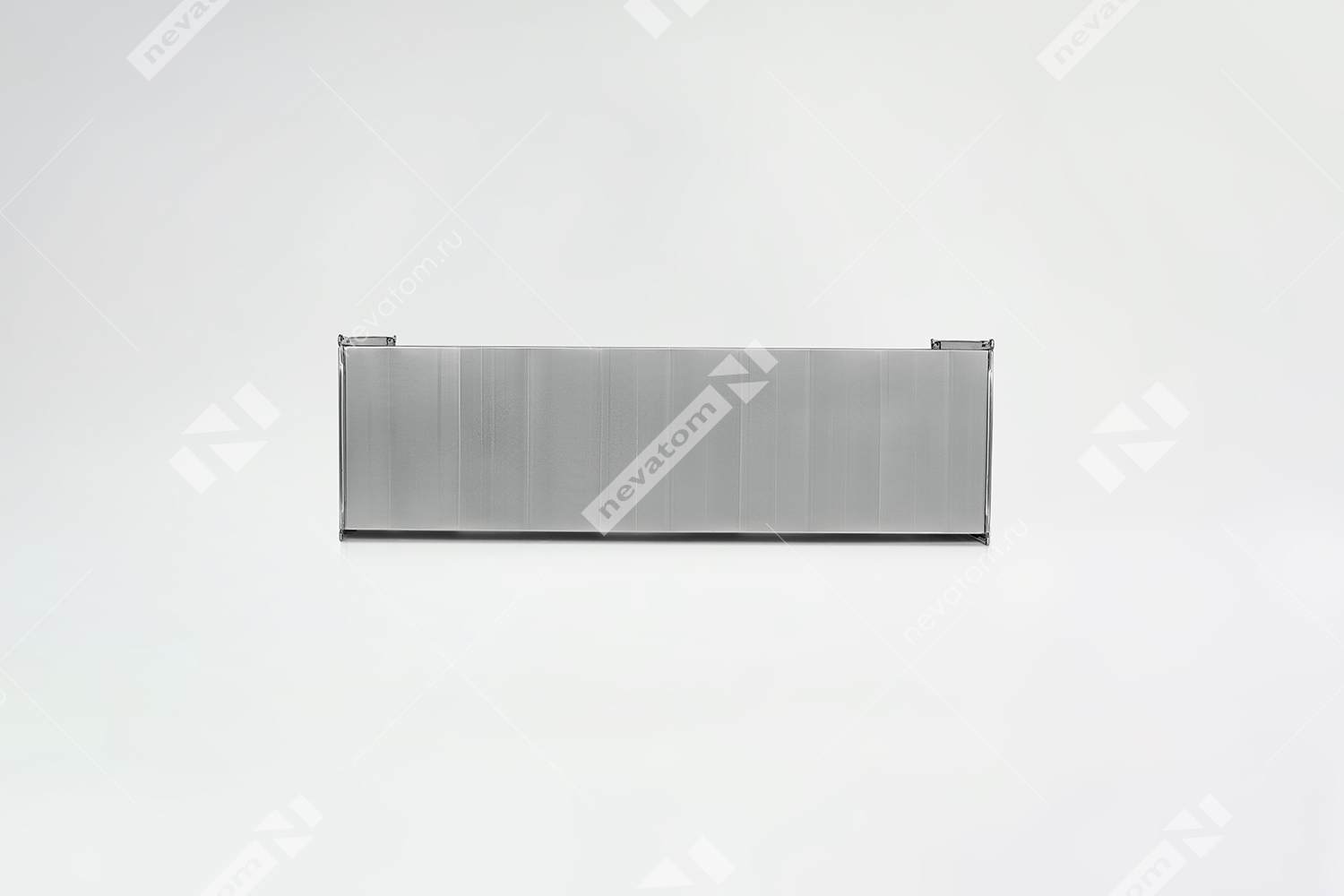

Шумоглушители ГП снижают аэродинамический шум, создаваемый вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шум в элементах воздуховода. НЕВАТОМ может оснастить их соответствующим количеством специальных шумоглушащих панелей. Количество панелей выбирается из расчета скорости в щели (рекомендуемая скорость 7м/с).

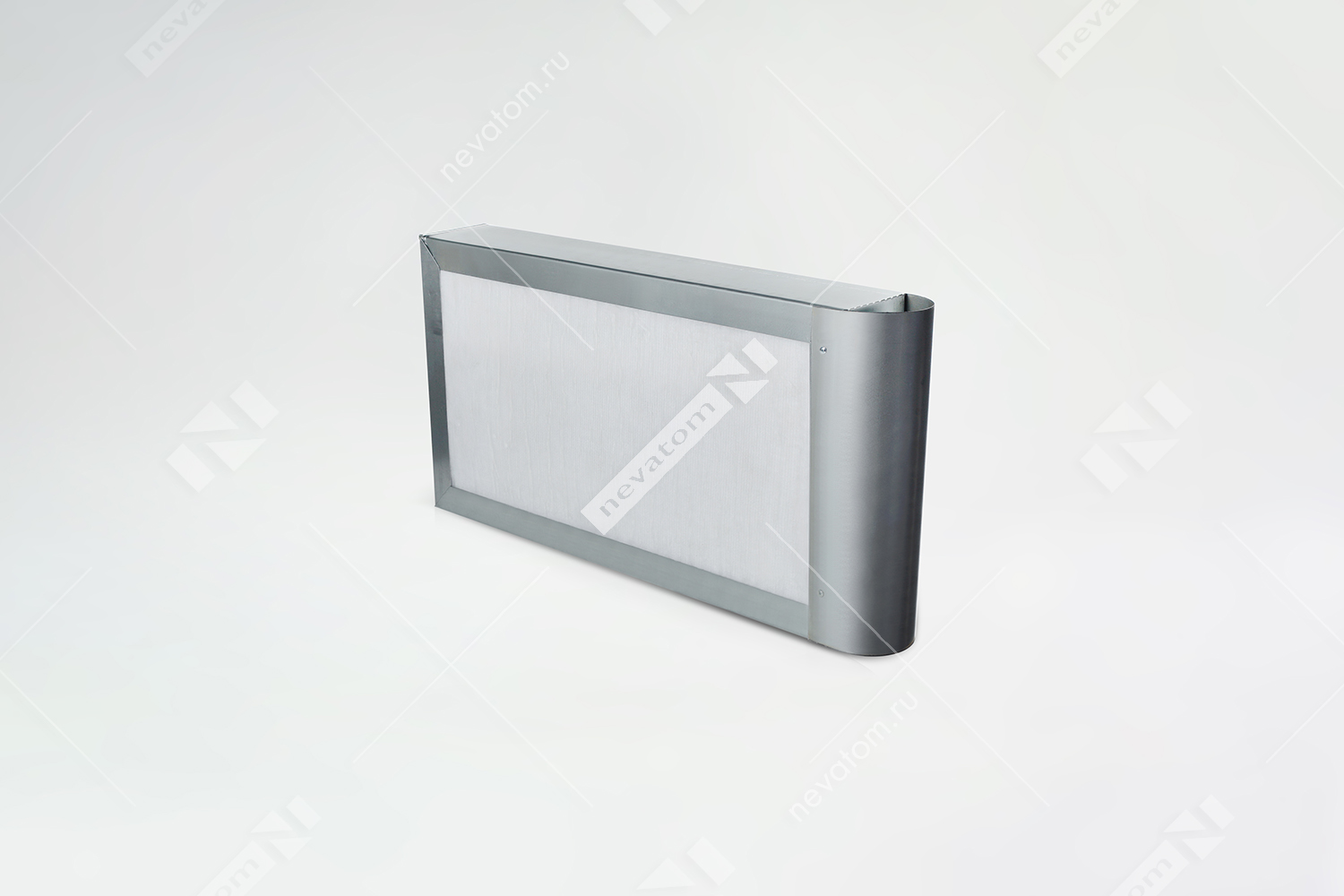

По условиям шумообразования скорость воздуха в шумоглушителе допускается 4-12 м/с. Существенное снижение аэродинамического сопротивления пластинчатых глушителей достигается за счет обтекателей, устанавливаемых на торцы пластин (по всей высоте).

По сравнению с другими типами, шумоглушители ГП имеют наибольшую площадь шумоподавления. В качестве шумопоглощающего материала используют синтетическое волокно.

Присоединительные патрубки изготавливают по технологии интегрированного фланца с использованием специального усиленного уголка TDC lll 20 и TDC lll 30. На глушителях, изготовленных из металла толщиной 1,2 мм, используют уголок 32х32. Под заказ доступно изготовление шумоглушителя с шинорейкой для присоединения к воздуховодам.
