Клапан воздушный круглый и прямоугольный KV, KVK

Модели для nanoCAD BIM Вентиляция согласованы непосредственно разработчиками nanoCAD.

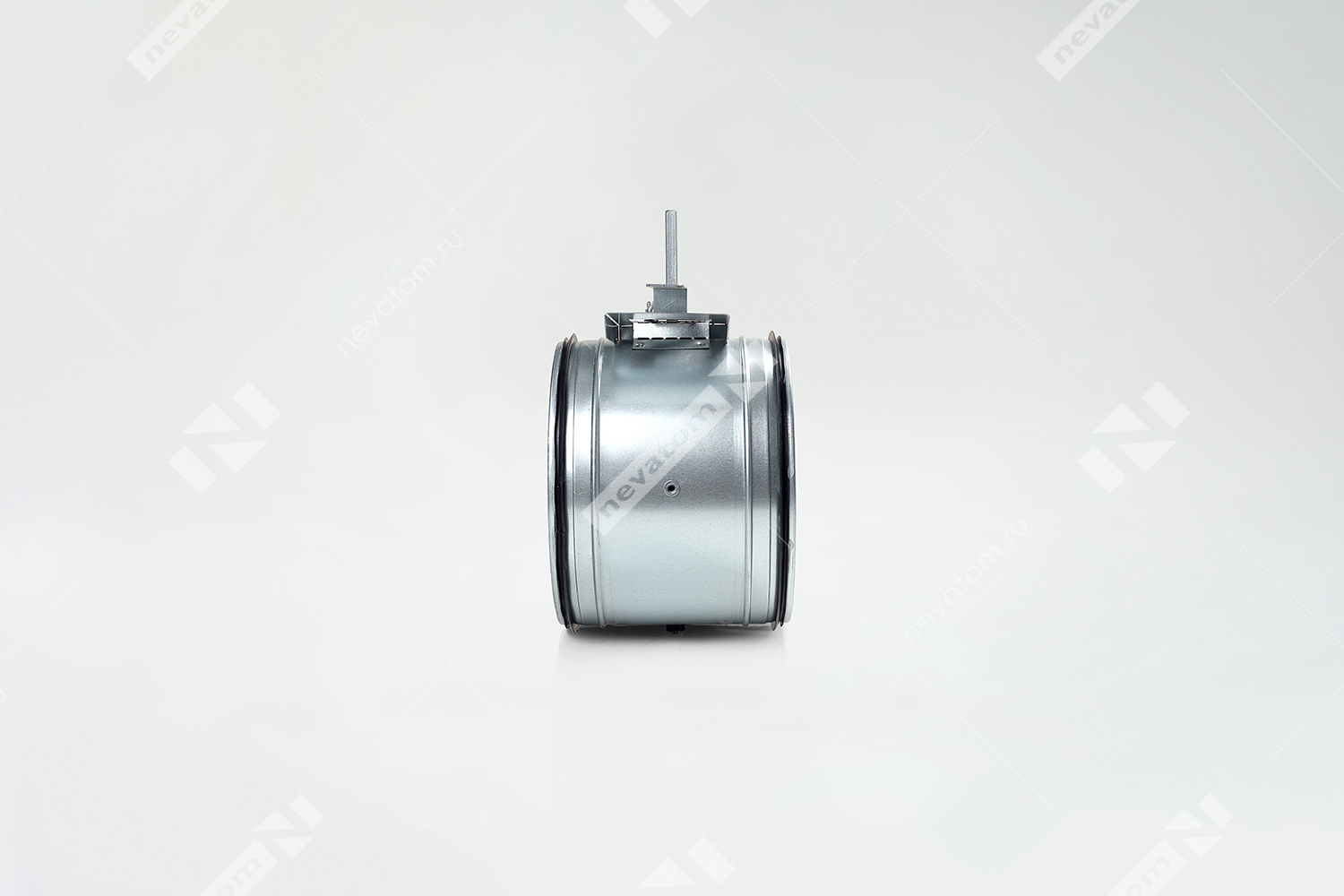

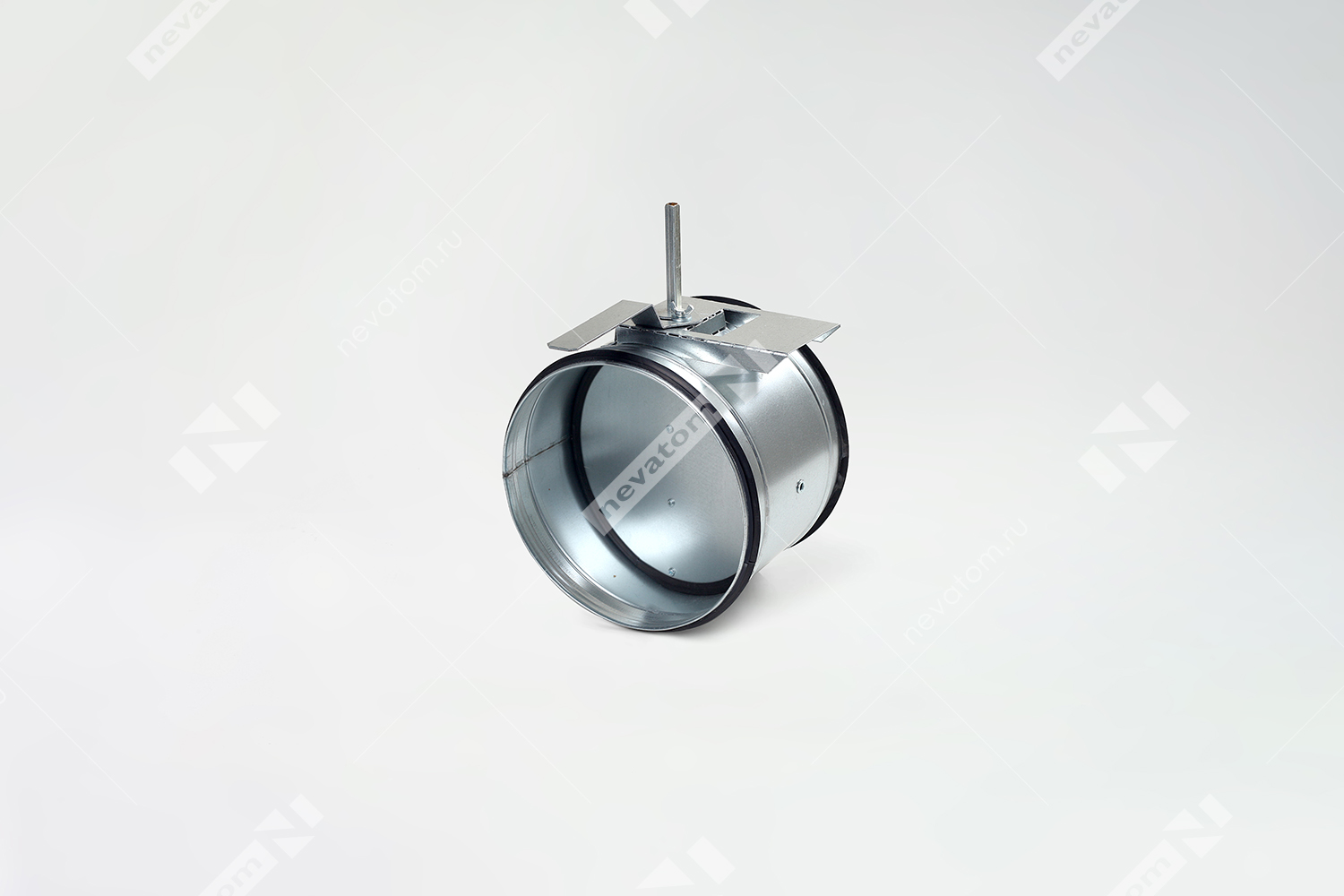

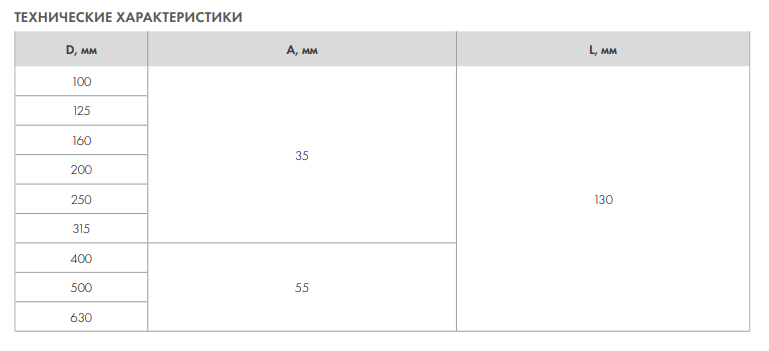

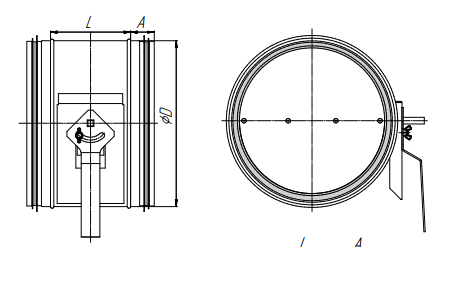

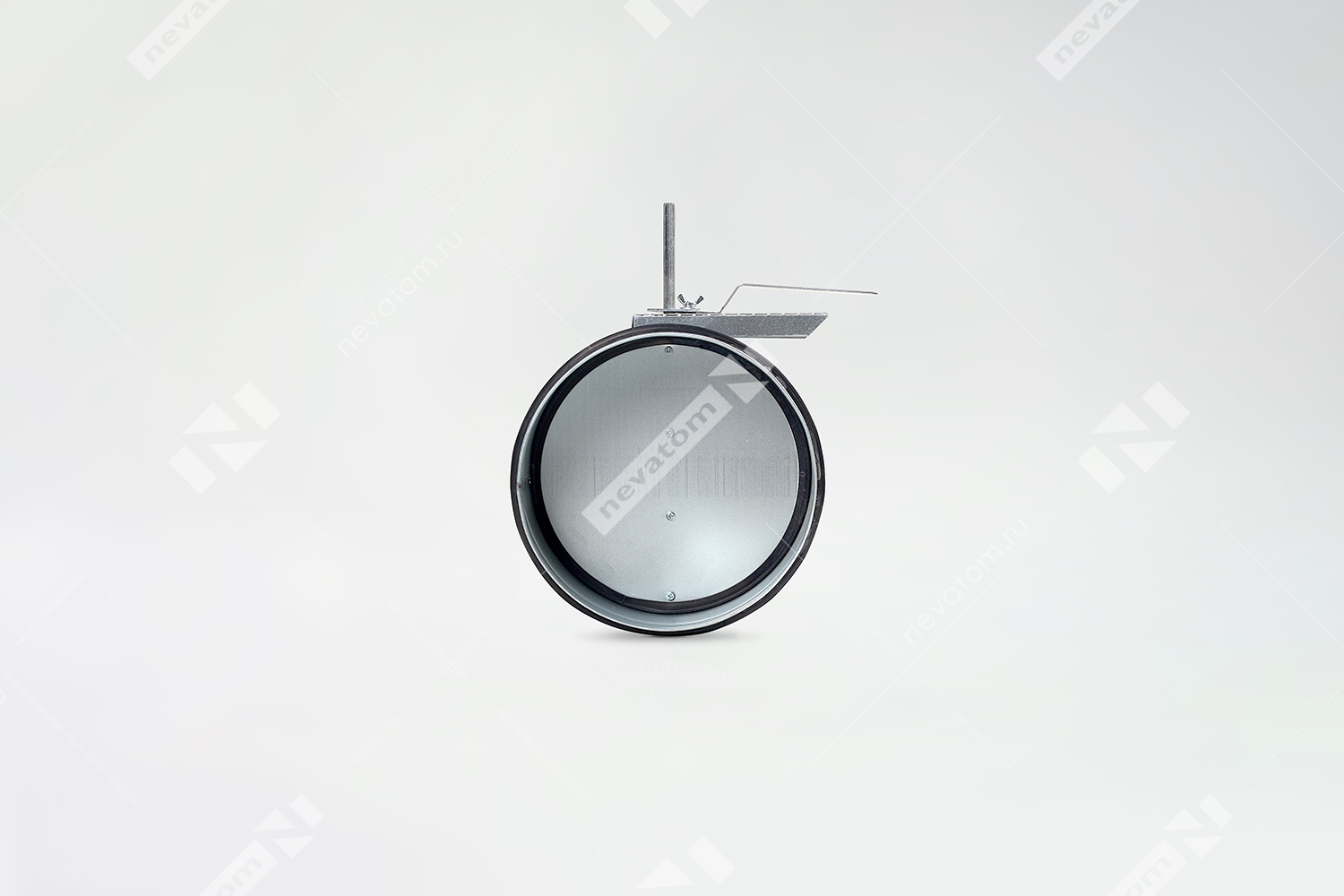

Воздушные клапаны применяют в системах вентиляции и кондиционирования в качестве запорных, регулирующих и смесительных устройств. Корпус и регулирующую лопатку круглого воздушного клапана изготавливают из оцинкованной стали.

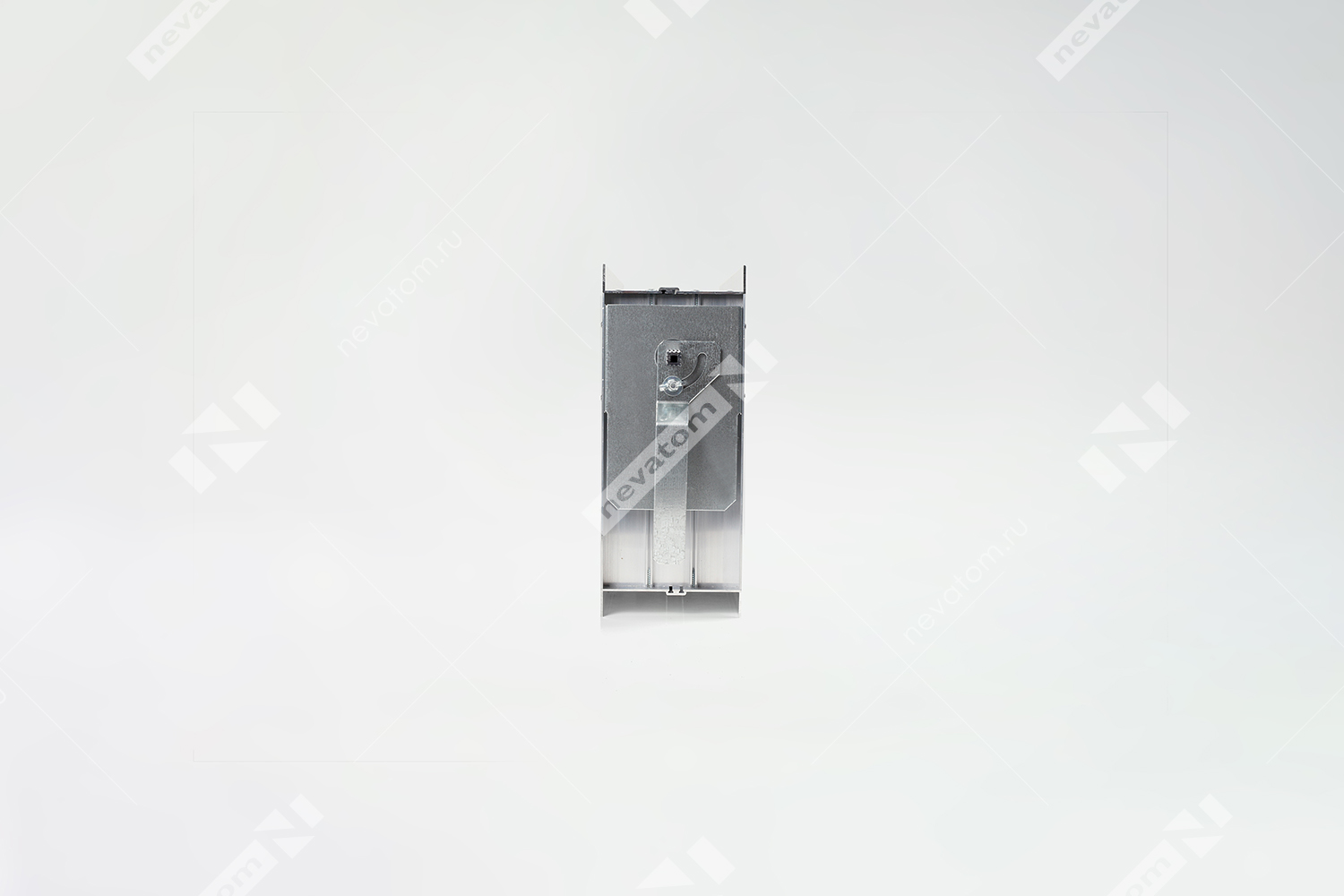

Исполнение воздушных клапанов предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки. Фиксацию положения лопатки при ручном управлении осуществляют с помощью болта.

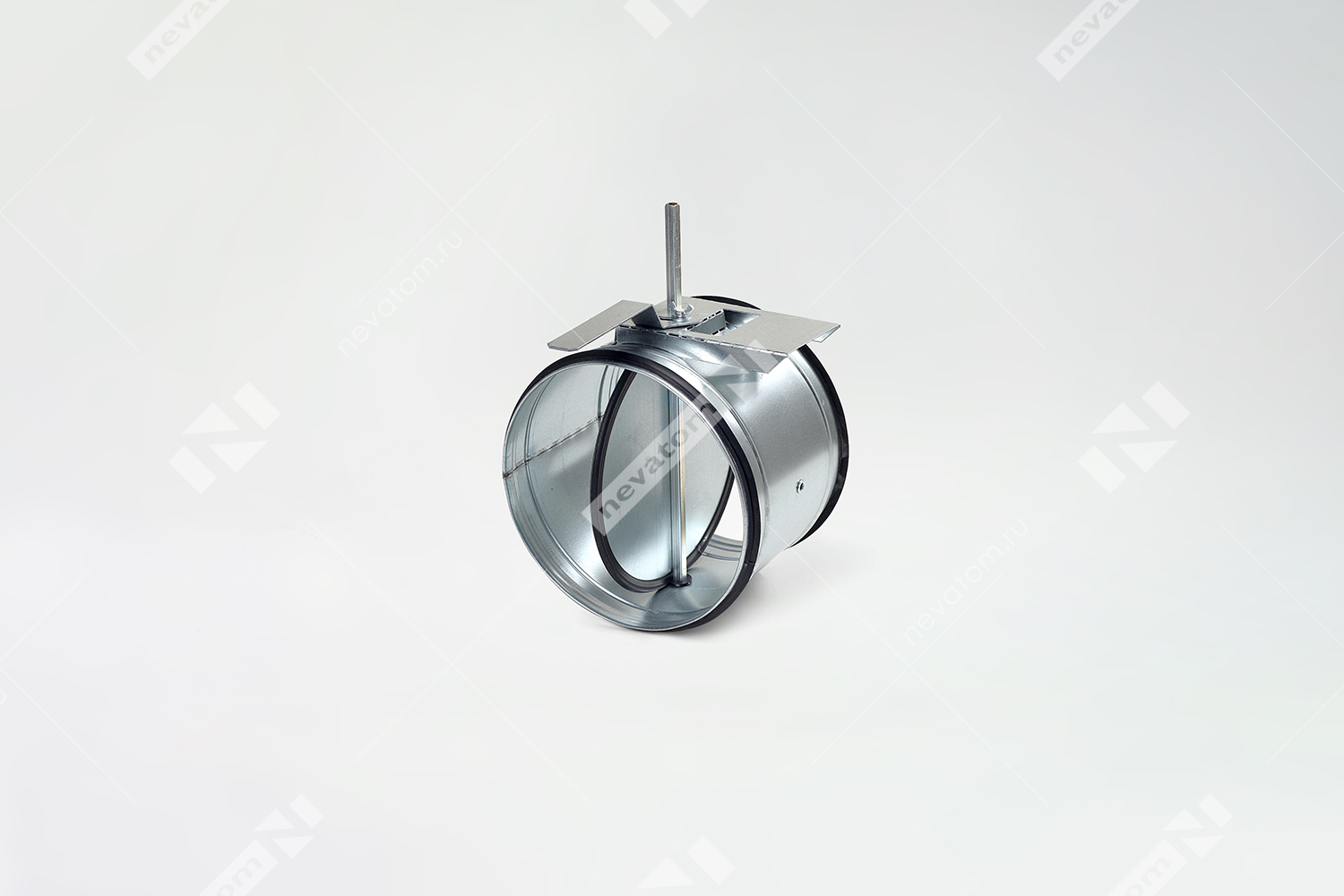

По периметру лопатки размещена специальная уплотнительная резинка, которая обеспечивает полную герметичность при закрытии клапана. Присоединительные патрубки выполнены в форме ниппельного соединения с уплотнительными резинками.

Максимальная скорость воздуха перед клапаном 12 м/с. Во избежание повреждения лопатки клапан устанавливают на расстоянии не менее трех диаметров сечения от вентилятора. Для клапанов диаметром от 800 мм рекомендуется плавный пуск вентилятора.

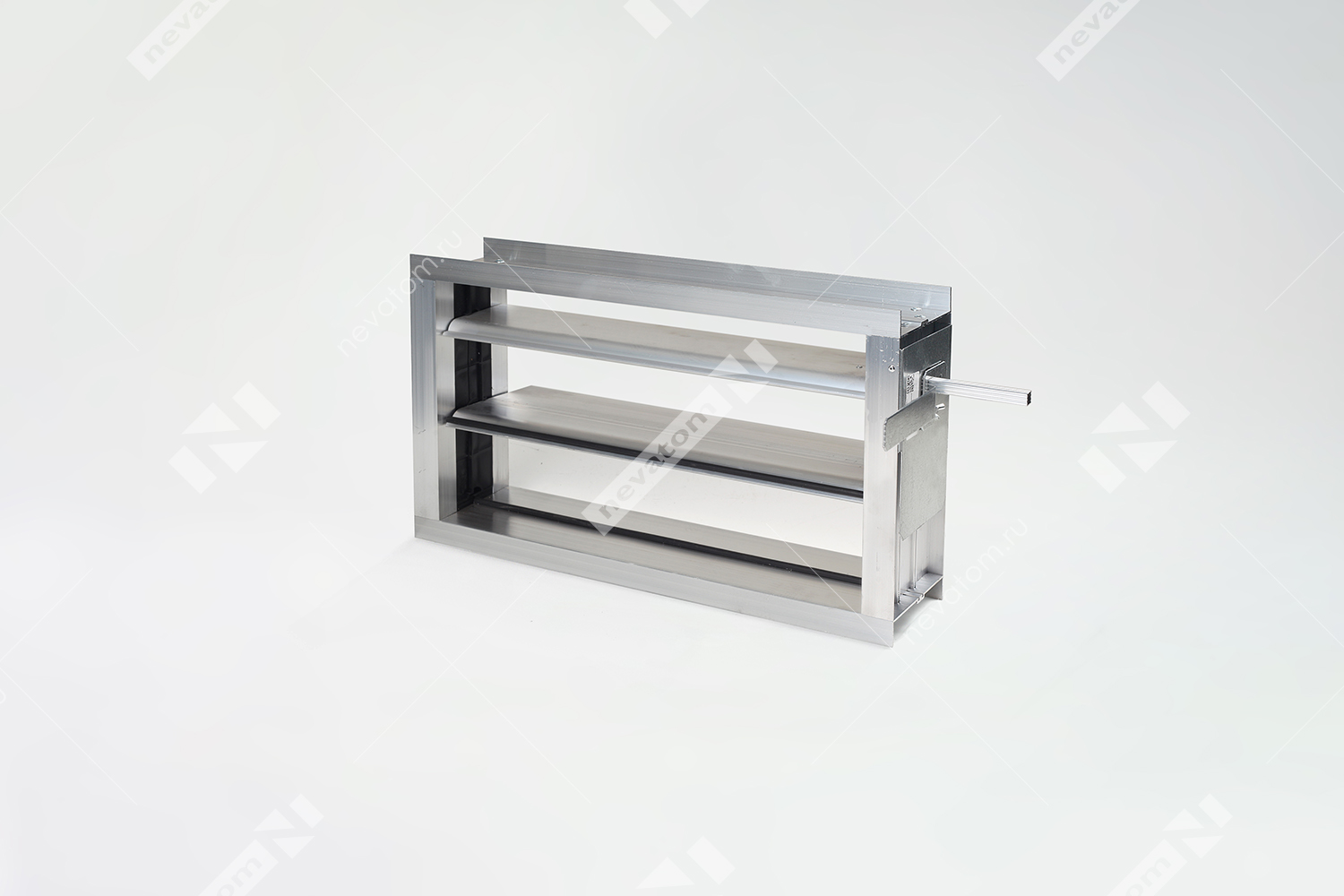

ПРЯМОЙГОЛЬНЫЙ ВОЗДУШНЫЙ КЛАПАН KV
Воздушные клапаны применяют в системах вентиляции и кондиционирования в качестве запорных, регулирующих и смесительных устройств.

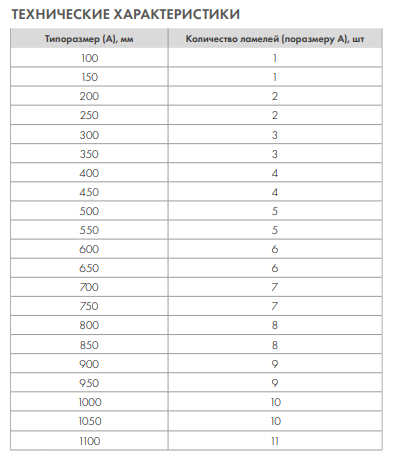

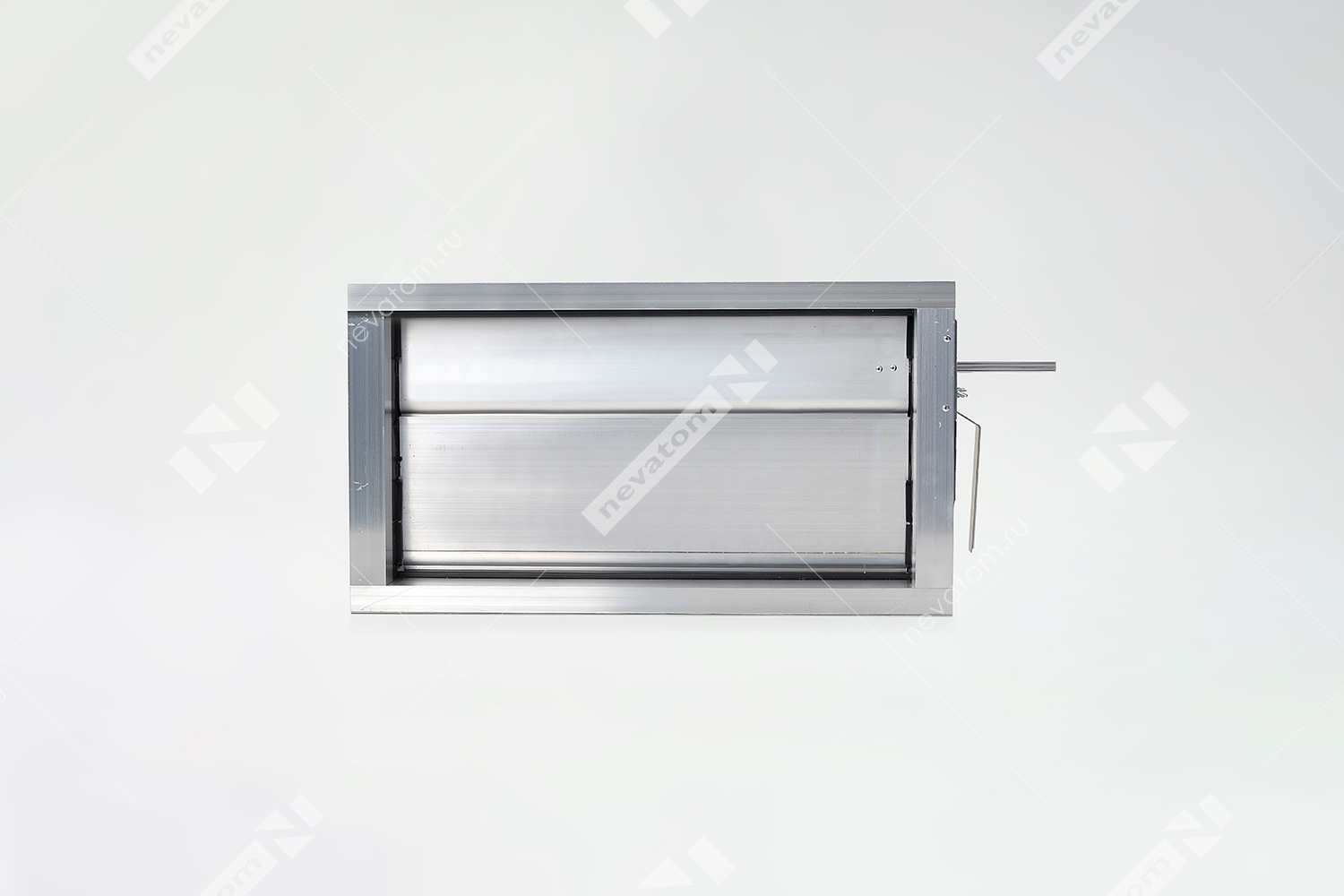

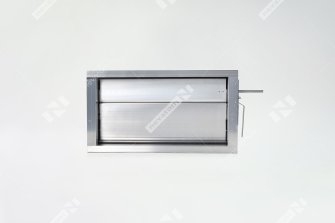

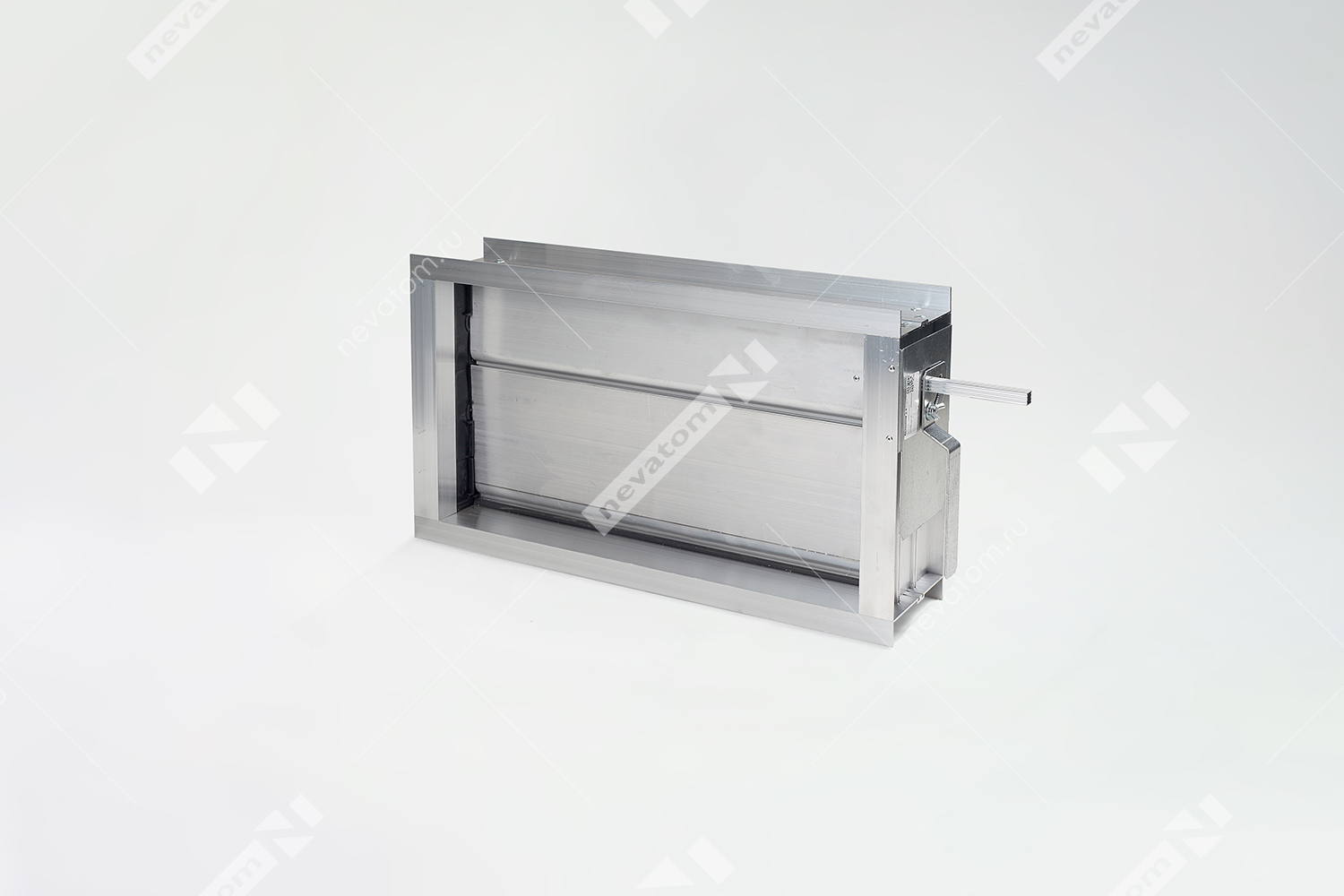

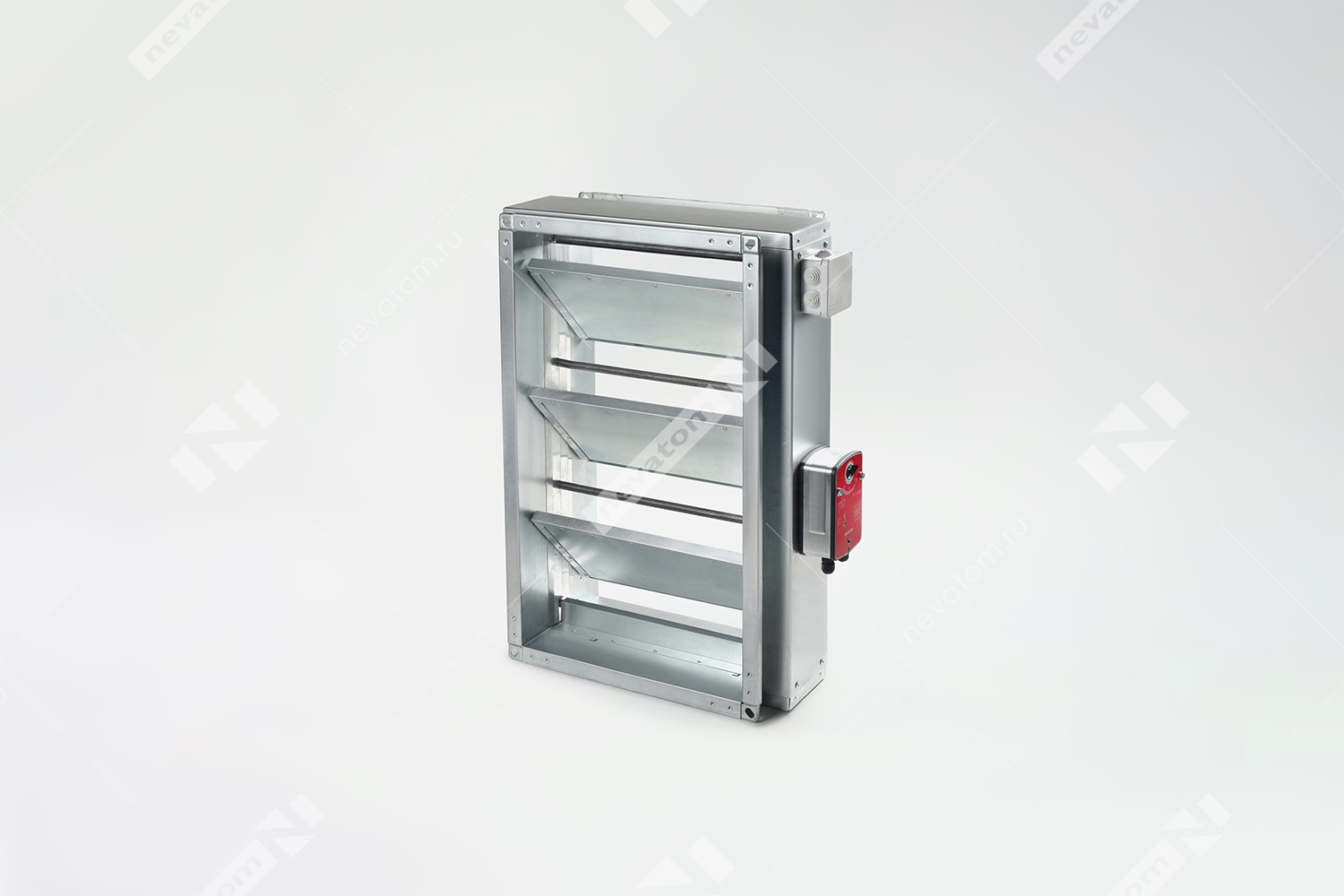

Корпус и поворотные створки воздушных клапанов изготавливают из алюминиевого профиля. Для наиболее плотного прилегания створок к друг другу их оснащают уплотнительными резинками специальной формы. При открытии створки поворачиваются в противоположные стороны.

Исполнение воздушных клапанов предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода
входит в комплект поставки.

Максимальная скорость воздуха перед клапаном 12 м/с. Во избежание повреждения лопатки клапан устанавливают на расстоянии не менее трех гидравлических диаметров сечения от вентилятора. Для клапанов
c большей стороной от 800 мм рекомендуют плавный пуск вентилятора.

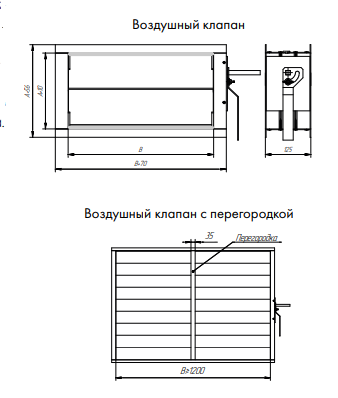

Возможные соединения с воздуховодами: плоский фланец, выполненный на корпусе клапана.
