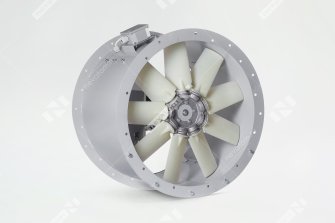

Вентилятор осевой НЕВАТОМ VO

Осевые вентиляторы нужны для перемещения воздуха в системах приточной и вытяжной общеобменной вентиляции. Они подходят и для приточной противодымной вентиляции (системы подпора дыма).

Принцип работы вентилятора VO состоит в том, что рабочее колесо, посаженное на вал, приводится во вращение электродвигателем. Воздух, который попадает в каналы между лопатками колеса, разгоняется по этим каналам. Затем центробежная сила направляет его к выходному отверстию.

Главное преимущество осевых вентиляторов в том, что они компактнее радиальных. Кроме того, они имеют низкий коэффициент радиального изменения направления потока. Эти вентиляторы перекрывают большое количество режимов работы. Этого достигают за счет изменений в конструктиве рабочего колеса, угла направления лопаток и типоразмеров вентилятора.

Вентиляторы серии VO предназначены для эксплуатации в умеренном (У) климате 1-й категории размещения. Температура перекачиваемого воздуха ограничена в пределах от –45 °С до +40 °С. Также НЕВАТОМ изготавливает вентиляторы, работающие в умеренно-холодном климате (УХЛ —*кроме вентилятора в сейсмостойком исполнении). Температура перекачиваемой среды от –60 °С до +40 °С.

Для эксплуатации в сейсмически опасных районах нужны осевые вентиляторы в сейсмостойком исполнении. Они соответствуют требованиям сейсмостойкости при воздействиях до 9 баллов по шкале MSK-64. Уровень установки над нулевой отметкой составляет 0-70м.

По умолчанию вентиляторы имеют направление движения воздуха в сторону двигателя.

Гарантийный срок: 18 месяцев.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ

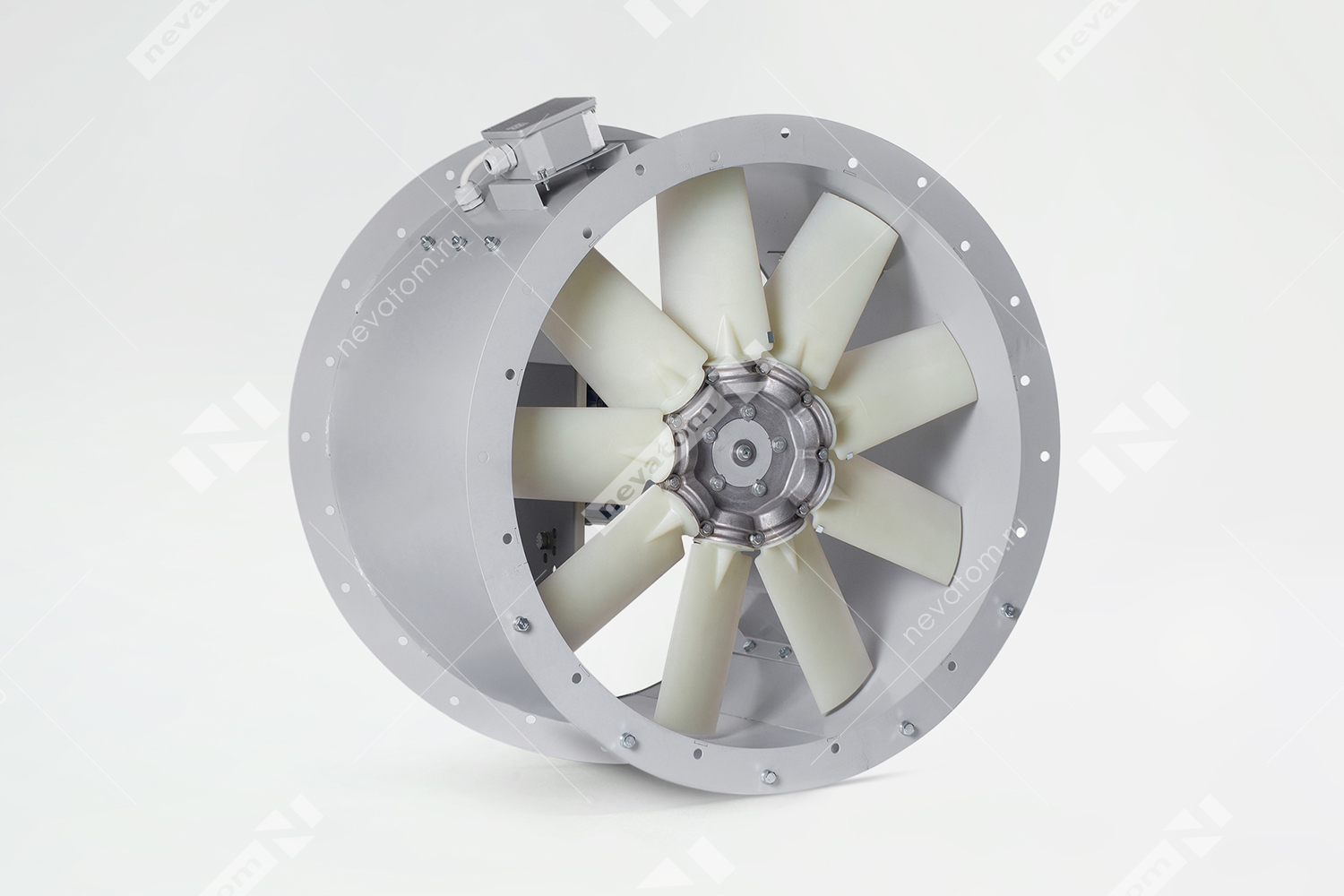

Осевой вентилятор серии VO состоит из следующих элементов:
1 – Рабочее колесо
2 – Корпус
3 – Клеммная коробка для подключения вентилятора
4 – Электродвигатель
5 – Опорная рама для горизонтальной установки (опционально)

Выбранные профилированные лопатки, выполненные из усиленного стекловолокном полиамида (У) или алюминия (УХЛ), и минимальный зазор между рабочим колесом (1) и корпусом (2) позволяют достичь высокого КПД. Это делает вентилятор VO энергоэффективнее большинства других схем. Примененные материалы снижают вес вентилятора.

Корпус вентилятора изготовлен из стали с полимерным покрытием. Присоединительные фланцы соединяют с корпусом сваркой. На корпусе вентиляторов с типоразмерами от №6,3 расположена клеммная коробка (3) для подключения электродвигателя (4) вентилятора.

В осевых вентиляторах применяют трехфазные (380 В/50 Гц) асинхронные двигатели с короткозамкнутым ротором серии АИР или их аналоги. По умолчанию такие двигатели имеют класс защиты электродвигателя IP55 по ГОСТ IEC 60034-5-2014 в пыле- и брызгозащищенном исполнении:
- Класс изоляции «F»
- Климатическое исполнение У, УХЛ (по ГОСТ 15150)
- Рабочая температура от –45 °С до +40 °С (У), от –60 °С до +40 °С (УХЛ)
- Средняя наработка на отказ не менее 20 000 ч
