Клапан обратный НЕВАТОМ KO

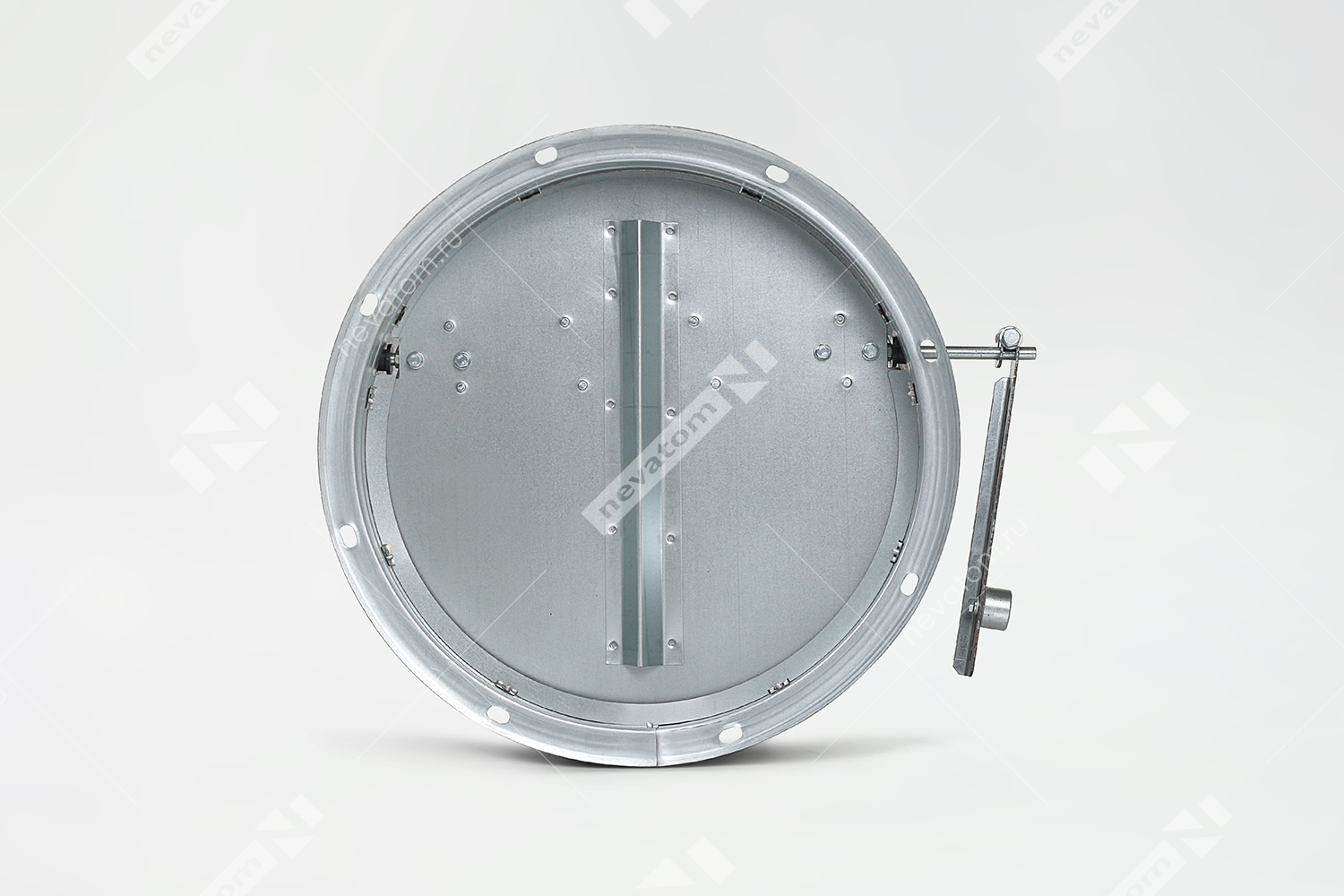

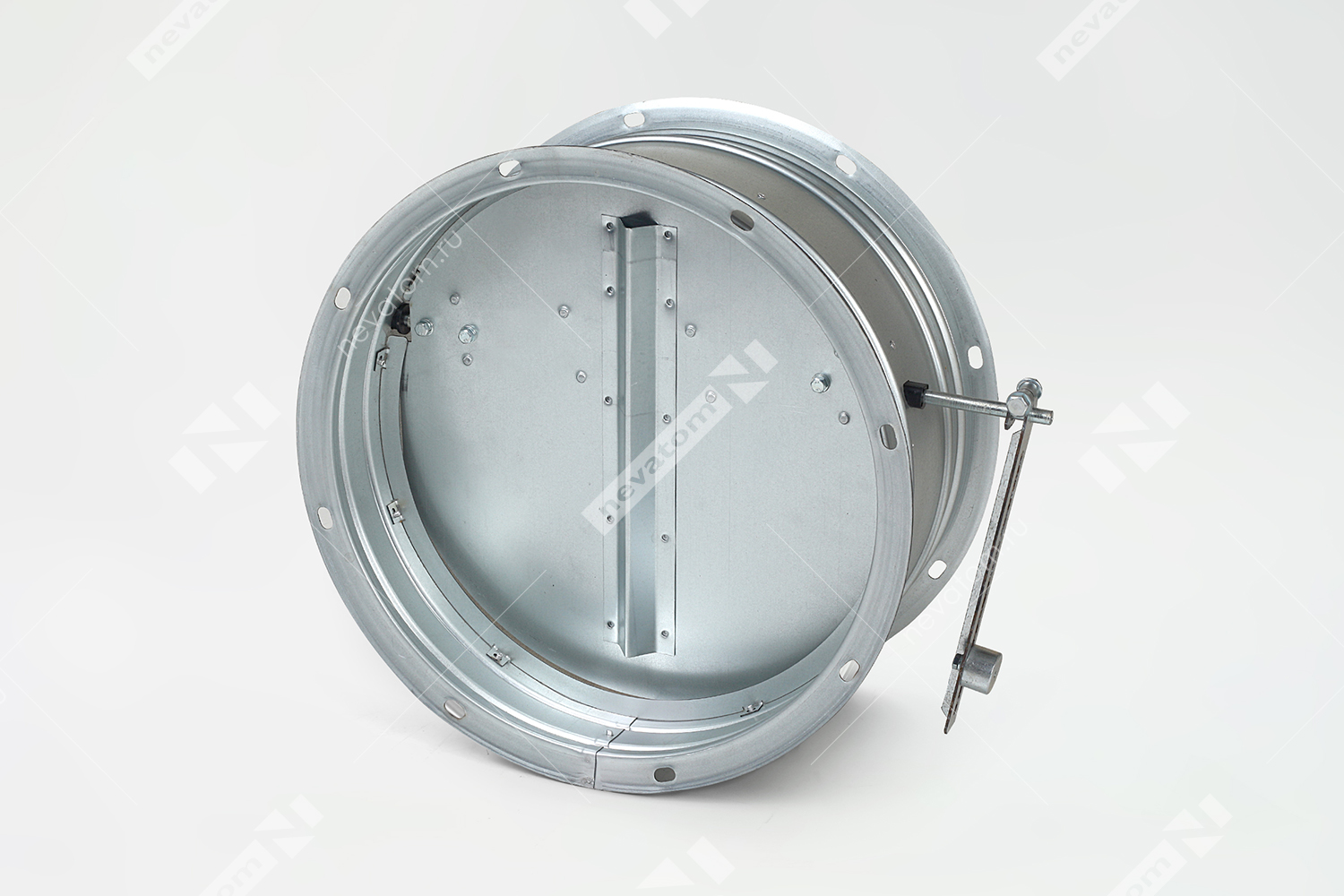

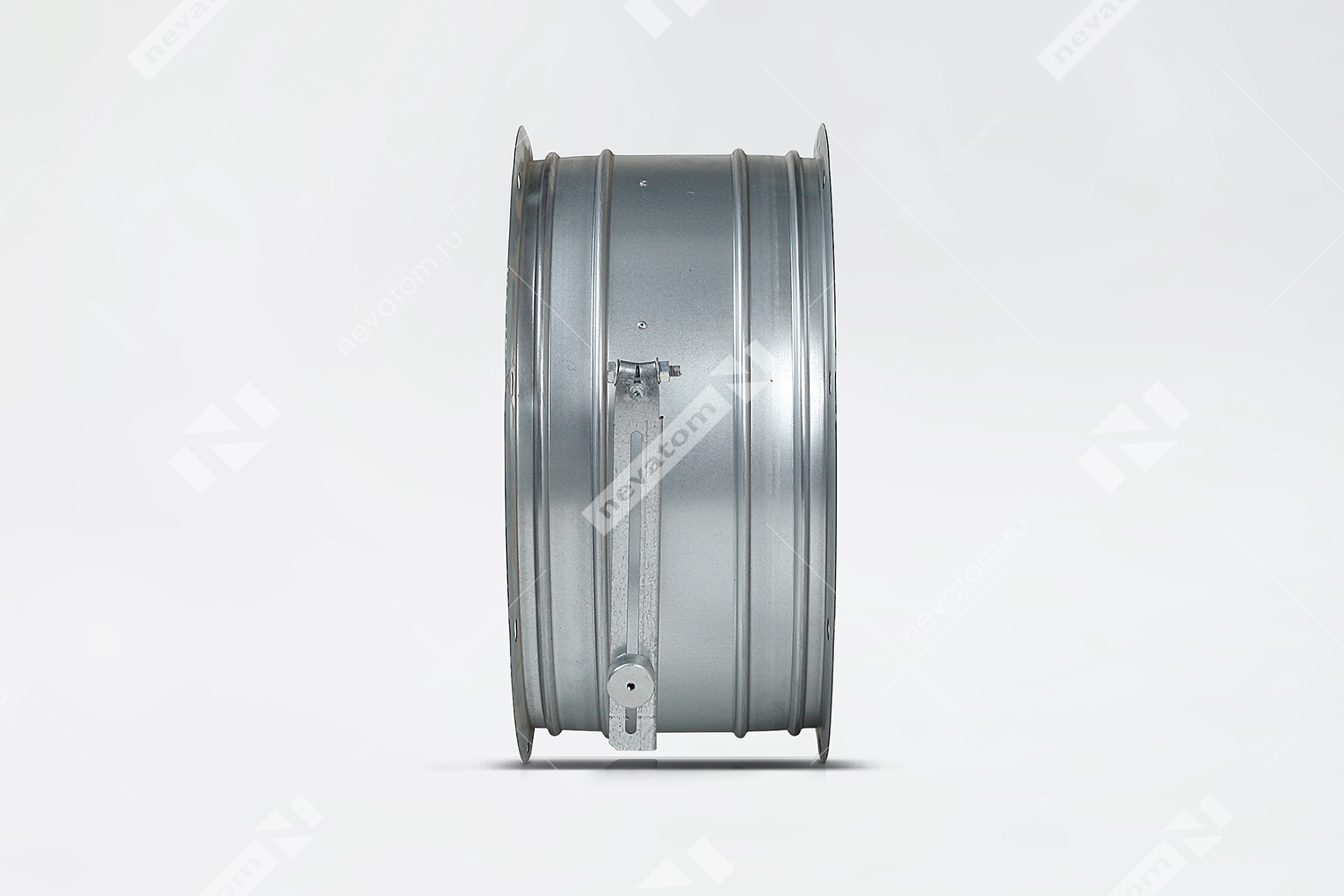

ОБРАТНЫЙ КЛАПАН КРУГЛОГО СЕЧЕНИЯ
Обратные клапаны общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Корпус и регулирующую лопатку изготавливают из оцинкованной стали толщиной 1,0 мм. Клапан может быть установлен как горизонтально, так и вертикально в системе воздуховодов, но ось вращения заслонки должна быть строго в горизонтальном положении. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Возможные соединения с воздуховодами: ниппель, фланец.
- Рекомендуемая скорость движения воздуха перед клапаном – не менее 6 м/с
- Максимальная скорость воздуха перед клапаном – 15 м/с
Чтобы лопатки оставались целыми, клапан устанавливают на расстоянии не менее трех диаметров сечения от вентилятора. Для клапанов диаметром от 800 мм включительно рекомендуется плавный пуск вентилятора.

ОБРАТНЫЙ КЛАПАН ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Обратные клапаны общего назначения предотвращают перетекание воздуха при отключенном вентиляторе.

Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде, но ось вращения заслонки должна быть строго в горизонтальном положении. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном – не менее 6 м/с.

Используют два вида соединений: шинореечное и интегрированный фланец (подразделяется на TDC III и IF).

Максимальная скорость воздуха перед клапаном 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трёх гидравлических диаметров сечения от вентилятора.
