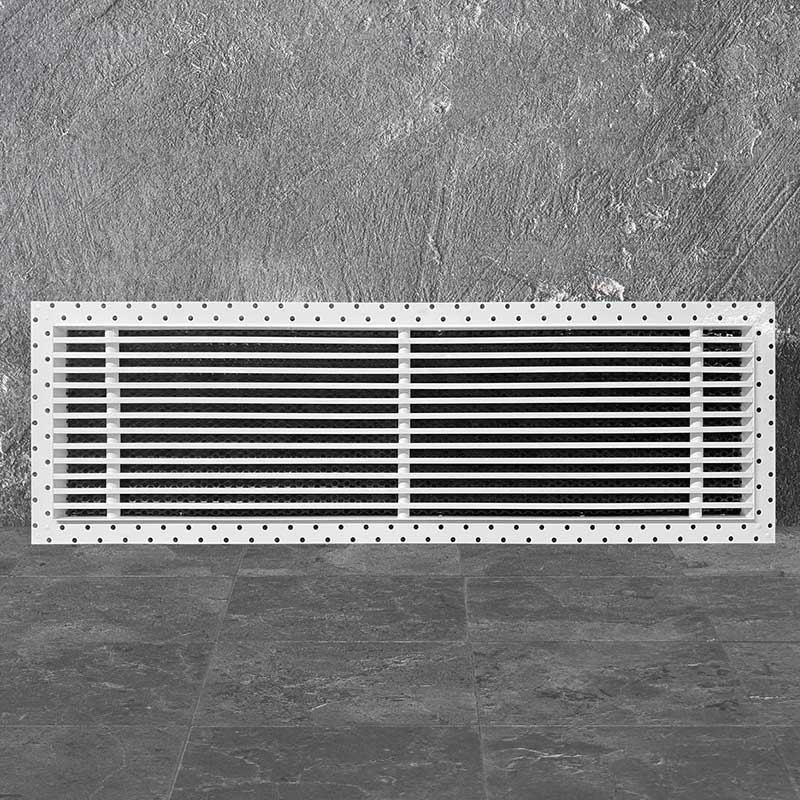

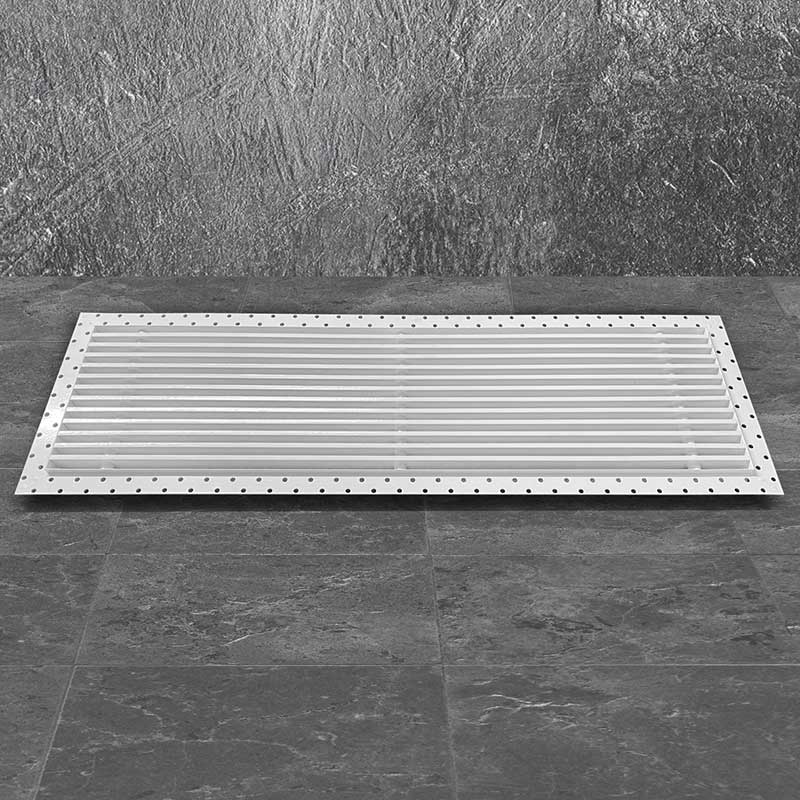

Линейная щелевая решетка Airline-L для скрытого монтажа

Щелевые диффузоры скрытого монтажа Airline-L используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

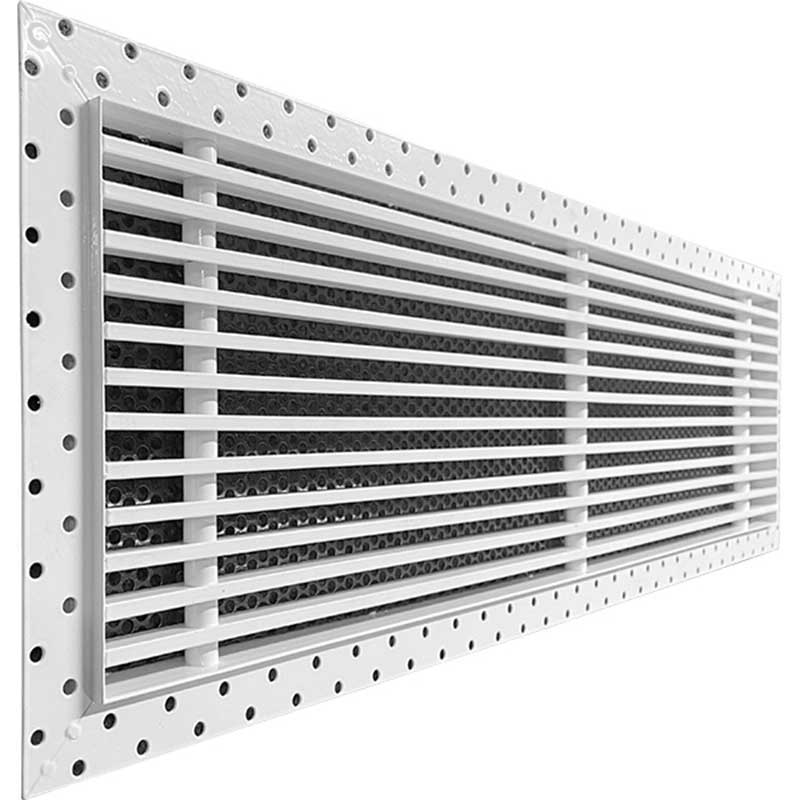

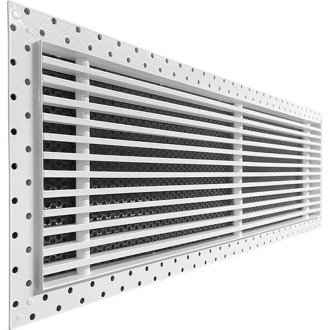

Отличительной особенностью диффузора Airline-L являются узкие жалюзи шириной 5,5 мм, образующие ровные щели шириной 10 мм. Внутрь рамки за жалюзи установлена перфорированная стальная кассета черного цвета, обеспечивающая равномерное истечение воздушных масс в помещение. Рамка линейного диффузора имеет специальную форму для того, чтобы после монтажа линейного диффузора её не было видно, видимой частью в помещении остается только жалюзийное полотно решетки. Для удобства монтажа рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

Щелевые решетки Airline-L изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Варианты монтажа. К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД).
